전자기 유량계 선택: 현장에서 입증된 가이드(라이너, 전극, 전도도)

이것은 누구를 위한 것인가

실제 조건에 적합한 자기 유량계를 지정하는 빠르고 안정적인 방법이 필요한 플랜트 엔지니어, 프로세스 설계자, 유지 관리 팀 및 기술 구매자.

1) 자기 유량계란 무엇인가?

전자기 유량계 측정하다 전도성 액체 조절 요소 없음 그리고 움직이는 부품 없음 . 이들은 마모성 및 부식성 서비스에 탁월하며 도시 용수 및 폐수, 화학 물질 전달, 광산 슬러리 및 위생 공정(식품 및 음료, 제약)을 지배합니다.

• 강점: 무시할 수 있는 압력 손실, 넓은 DN 범위, 안정적인 정확도, 뛰어난 화학적/마모 옵션.
• 한도: 최소한의 전도성이 필요합니다. 낮은 전도성 설계를 사용하지 않는 한 탄화수소/초순수에는 적합하지 않습니다.

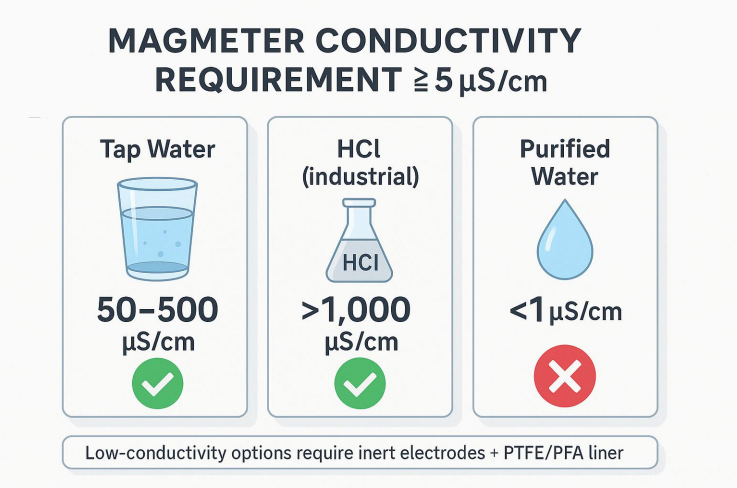

전도도 임계값(μS/cm)

표준 전자 유량계에는 ≥이 필요합니다. 5μS/cm . 일반적인 참고자료: 수돗물: 50–500, HCl(공업용): >1,000, 정제수: <1 → 적합하지 않습니다.

경계선에 있는 경우에는 다음을 사용할 수 있습니다. 불활성 전극(Pt-Ir/Hastelloy C) 와 저흡착 라이너(PTFE/PFA) ; 제조업체에 확인하십시오.

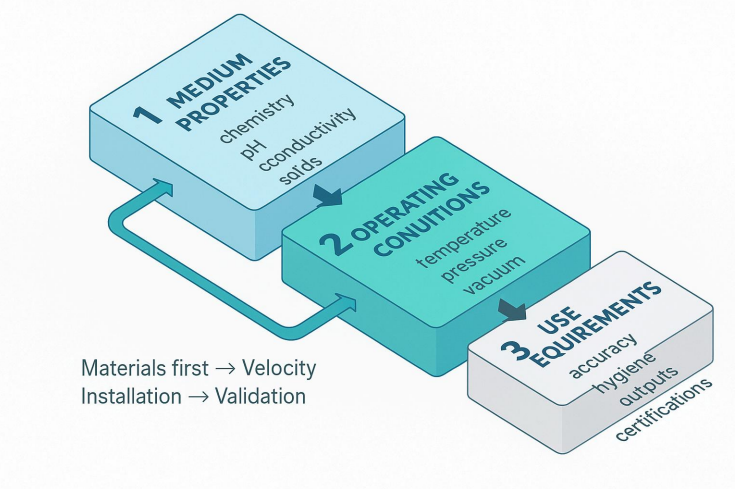

2) 3D 선택 모델

선택은 단일 매개변수가 아닙니다. 사용 3차원 결정:

매체 특성 → 작동 조건 → 사용 요구 사항

대부분의 실패(라이너 공격, 전극 실패, 대규모 오류)는 불완전한 매체 데이터 또는 일치하지 않는 재료로 인해 발생합니다.

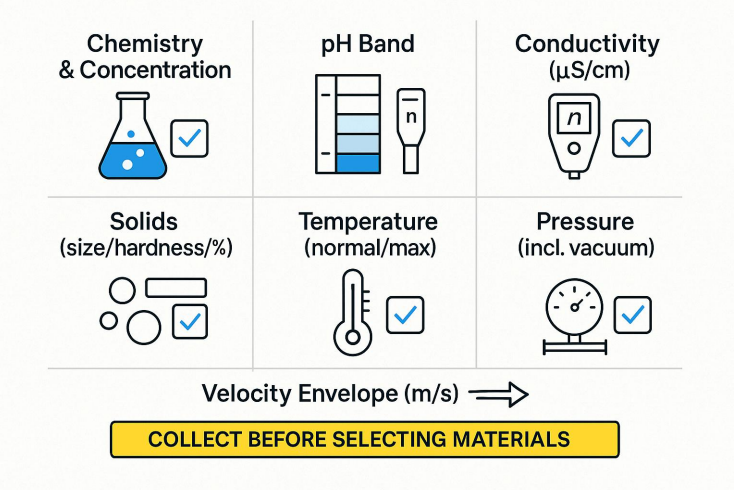

3) 1단계 - 중간 프로필 구축(협상할 수 없는 데이터)

재료를 선택하기 전에 다음을 수집하십시오.

• 화학 및 농도: 미량 이온(F⁻/Cl⁻) 및 산화제를 포함합니다.
• pH 밴드: 강산(<2), 약산(2~6), 중성(6~8), 약알칼리(8~12), 강알칼리(>12).
• 전도도: 확인 ≥ 5μS/cm 낮은 전도성 옵션을 사용하지 않는 한.
• 고체: 크기 / 경도 / 부피 %. 석영 또는 ≥1 mm → 내마모성 라이너.
• 온도: 정상 및 극한(CIP/SIP, 태양열 실행).
• 압력: 긍정적이고 진공 (등급이 지정되지 않으면 라이너가 무너질 수 있습니다).
• 속도 포락선: ~을 계획하다 1~3m/초 (깨끗한 서비스). <0.5m/s 침전물; >5m/s 침식/소음(연마 서비스는 종종 2~4m/s).

4) 2단계 - 라이너 선택(부식 및 온도 우선)

우선순위: 내식성 → 온도 → 마모 → 압력.

진공 및 열 순환

지정하다 진공 정격 대기압 이하가 가능한 경우 라이너. ΔT/ΔT·h가 큰 경우 라이너/전극 CTE 호환성을 보장하고 제품의 특성을 존중하십시오. T–P 등급 곡선.

5) 3단계 - 전극을 화학 물질(및 라이너)에 일치시킵니다.

빠른 신호

• 표백제(NaOCl) → PTFE/PFA 하스텔로이 C/티타늄.
• F⁻가 없는 HCl → PTFE/PFA 탄탈룸/하스텔로이 C.
• F⁻가 포함된 HCl → PTFE/PFA Hastelloy C / Pt‑Ir (타를 피하세요).
• 뜨겁고 강한 NaOH → PTFE/PFA Hastelloy C (약하고 차가운 가성의 경우에만 316L).
• 연마 슬러리 → 폴리우레탄/세라믹 라이너의 견고한 전극; 크기 2~4m/s .

6) 속도에 따른 크기(압력 강하가 아닌)

자기 유량계는 무시할 만한 수두 손실을 추가합니다. 미터 크기를 다음과 같이 조정하세요. 정상 작동 속도 목표 대역에 도달합니다.

• 깨끗한 액체: 1~3m/s(조용하고 안정적이며 오염이 적음)
• 연마재: 2~4m/s의 자체 청소 속도, 침식을 제한하기 위해 캡 피크를 만듭니다.
• 낮은 전도성: 약간 더 높은 속도는 SNR을 향상시킬 수 있습니다.
• 매우 낮은 유량: 고려하다 소형화 (감속기) 목표 속도에 도달합니다.

1분 크기 조정 예

DN50(ID ≒ 52.5mm)에서 20m³/h로 가정:

면적 A = π·(0.0525²)/4 ≒ 0.00217m² → v = Q/A = 20/3600 / 0.00217 ≒ 2.56m/초 → 연마 밴드 내; 깨끗한 서비스를 위해서는 DN65를 고려하세요.

7) 신호 품질을 위해 설치

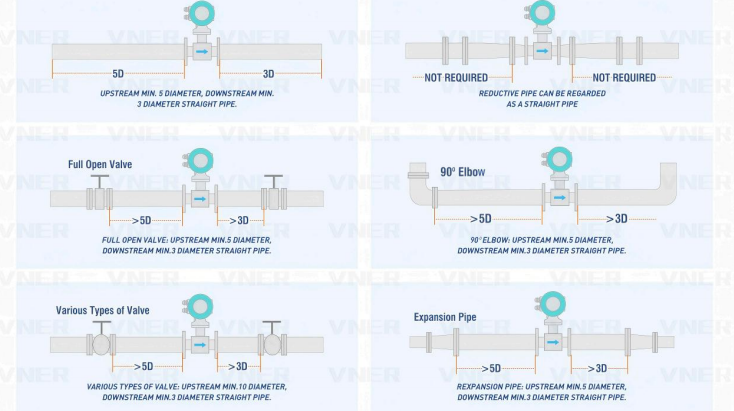

• 직행: 5~10D 업스트림, 2~3D 다운스트림(엘보우/밸브/리듀서 이후에 더 많음).
• 오리엔테이션: 3시와 9시 방향에 전극이 있는 수평; 수직 상향류 선호됩니다.
• 파이프를 가득 채우십시오: 빈 파이프 감지를 활성화합니다. 공기 혼입을 피하십시오.
• 접지: 안정적인 기준을 위한 접지 링/전극.
• 개스킷 및 슬리브: 라이너 호환; 구멍에 침입하지 마십시오.
• 오염 매체: 부드러운 라이너(PTFE/PFA)와 적절한 속도를 선호합니다.

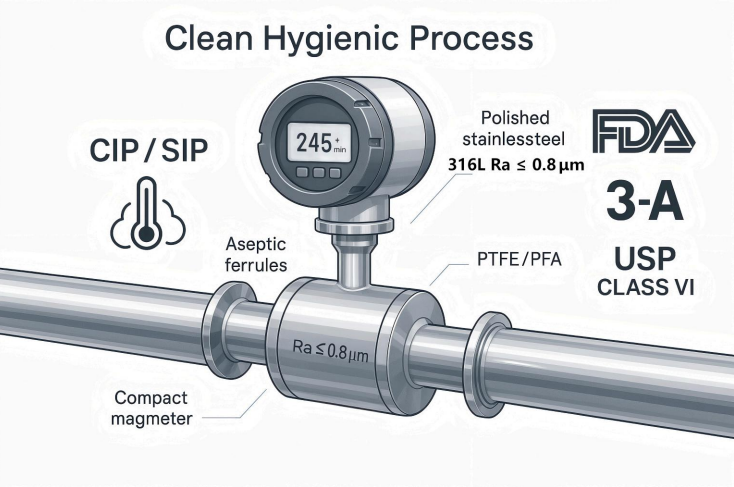

8) 위생(식품 및 제약)

• 젖은 부품: 316L; PTFE/PFA 라이너; 연마된 전극(예: Ra ≤ 0.8μm ; ≤ 지정 0.4μm 필요한 경우).
• 연결: Tri-Clamp, DIN11851, 무균 페럴; 표면 마무리를 정의합니다.
• CIP/SIP: 세제 및 증기 한계(시간/온도)를 확인하십시오.
• 규정 준수: FDA/3‑A/USP ClassVI/재료 추적성; 홀드업을 방지하는 매끄러운 라이너 디자인.

9) 빠른 선택 매트릭스(시작점 - 데이터시트 확인)

• 생활용수/폐수 → 라이너: 고무/ETFE/PTFE; 전극: 316L (강한 산화제의 경우 하스텔로이C로 업그레이드)
• 30% HCl(화학물질) → PTFE/PFA 하스텔로이B/C / 탄탈룸 (하다 아니 316L을 사용하세요.)
• 20% NaOH(화학물질) → FEP/PTFE 하스텔로이C (<10% 및 냉각의 경우 316L).
• 중성 광산 슬러리 → 폴리우레탄 또는 세라믹 초경금속 전극 ; 2~4m/s ; 수직 설치.
• 산성 침출 슬러리 → 세라믹 탄탈륨 (pH를 모니터링하고 Ta와 함께 F⁻를 피하세요).
• 산업 유기 폐수 (예: 에탄올) → FEP/PTFE 하스텔로이C ; 폭발 방지를 확인하십시오.
• 표백제 투여 → PTFE/PFA 하스텔로이C/Titanium.
• 뜨거운 보일러 구성(100~150°C) → PFA/세라믹 티타늄 ; 절연; 낮은 접지 저항을 보장합니다.
• 냉각 염수(CaCl₂, −20…5 °C) → PTFE/FEP 티타늄 ; 저온 라이너 인성 확인

10) 구매하기 전에 확인하십시오(비용이 많이 드는 놀라움 방지)

• 재료 호환성: 실제 농도 및 온도에서 부식 데이터를 확인합니다(목표 ≤ 0.1mm/년).
• 온도-압력 곡선: 라이너 디레이팅을 준수합니다(예: 상승된 T에서 PTFE 압력 제한).
• 특수 조건: 진공 등급; 열 순환(ΔT/h); 라이너/전극 CTE 경기.
• 공급업체 승인: 완전한 매체/조건을 제공하고; 요청하다 체력 보고서 . 중요한 점에 대해서는 다음을 수행하십시오. 침수 테스트 (예: 72시간 전극 담그기).

11) 일반적인 함정 및 수정 사항(결과 포함)

• 미량 불순물 무시(예: HCl의 F⁻) → 잘못된 전극; 급속한 실패.
  수정: 포함된 전체 구성 미량 이온; 선택하다 Ta/하스텔로이 C/Pt-Ir 필요에 따라.

• 정격 온도/압력 미만 → 라이너 노화 또는 부풀어오름.
  수정: 극단적인 선택(예: 최대 T 10°C, 최대 P 20% ); T-P 곡선을 따릅니다.
• 마모를 과소평가 → 슬러리에서 빠른 라이너 마모.
  수정: 폴리우레탄/Ceramic 라이너, 올바른 속도/방향.
• 최저가로 구매 → 빈번한 교체; 높은 가동 중지 시간.
  수정: 평가하다 수명주기 비용 (자본 지출 5년 유지).

• 위생 세부사항 누락 → 정지 및 오염 위험.
  수정: 이음매 없는 라이너, 광택 처리된 전극, 문서화된 규정 준수.

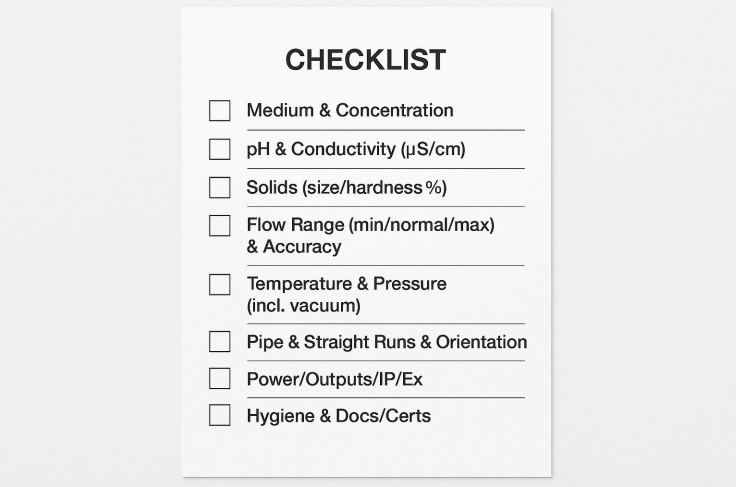

12) RFQ / 사이즈 체크리스트(문의사항에 첨부)

1. 중간 및 농도, pH, 전도도 (μS/cm)
2. 고체: 크기/경도/% vol. (있는 경우)
3. 유량 범위(최소/보통/최대), 정확도 목표, 선호하는 속도 대역
4. 온도(정상/최대), 압력(최대, 임의) 진공 )
5. 파이프 크기/표준/재료, 직선 가용성, 방향
6. 전원 및 출력(4–20mA/HART, 펄스, RS‑485), IP/방폭
7. 위생 요구 사항(표면 마감, 연결, CIP/SIP)
8. 문서화(교정, MTR) 및 지역 인증

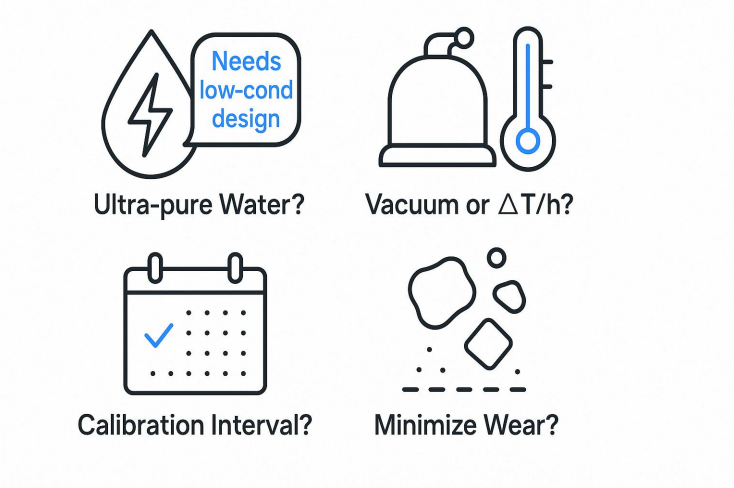

13) FAQ

Q1. 자기 유량계로 초순수를 측정할 수 있나요?

오직 낮은 전도성 디자인과 신중한 검증. 표준 단위에는 ≥이 필요합니다. 5μS/cm.

Q2. 내 라인에 진공이 있거나 급격한 온도 변화가 나타나면 어떻게 됩니까?

사용 진공 정격 라이너와 체크 CTE 매칭 /ΔT 한계.

Q3. 얼마나 자주 교정해야 합니까?

일반적인 서비스: 매년 . 중요한 보관/투약: 6개월 또는 사이트 정책에 따라.

Q4. 슬러리의 마모를 어떻게 최소화합니까?

선택 내마모성 라이너 (폴리우레탄/세라믹), 유지 2~4m/s 속도, 수직 상향 흐름.

결론(효과적인 순서)

1. 재료 우선 (라이너 전극) 완전한 중간 프로필에서.
2. 속도에 따른 크기 (압력 강하가 아님).
3. 신호 품질을 위해 설치 (직선, 전체 파이프, 접지).
4. 검증 T-P 곡선, 진공 및 열 순환에 반대합니다.

이 순서를 따르면 자기 유량계 선택이 정확성을 제공하고 수명주기 비용을 낮추는 반복 가능한 엔지니어링 프로세스로 전환됩니다.

VNER VE 시리즈 EMF — 위생부터 고강도까지, 완벽한 전자 유량계 라인업

약어: CR = 클로로프렌 고무; PU = 폴리우레탄; PTFE = 폴리테트라플루오로에틸렌; FEP = F46; PFA = 퍼플루오로알콕시; ETFE = 에틸렌 테트라플루오로에틸렌; Pt-Ir = 백금-이리듐; Ti = 티타늄; Ta = 탄탈륨.
