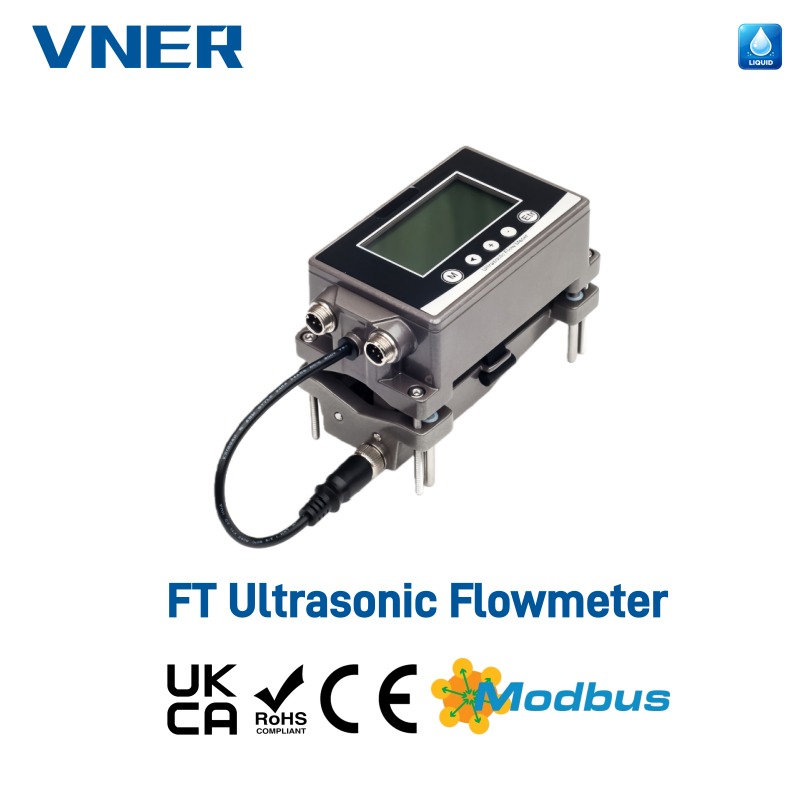

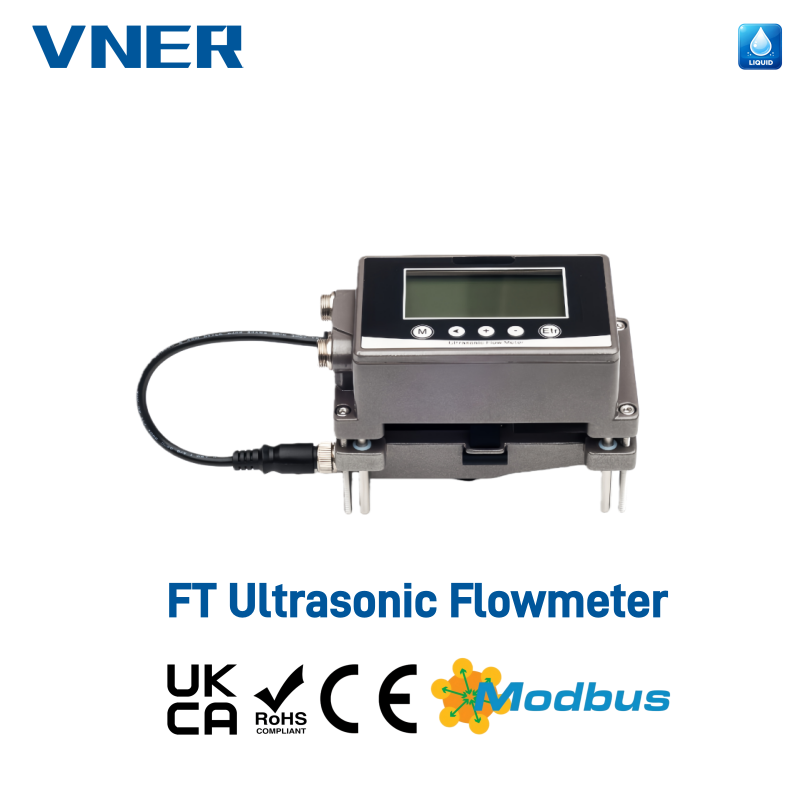

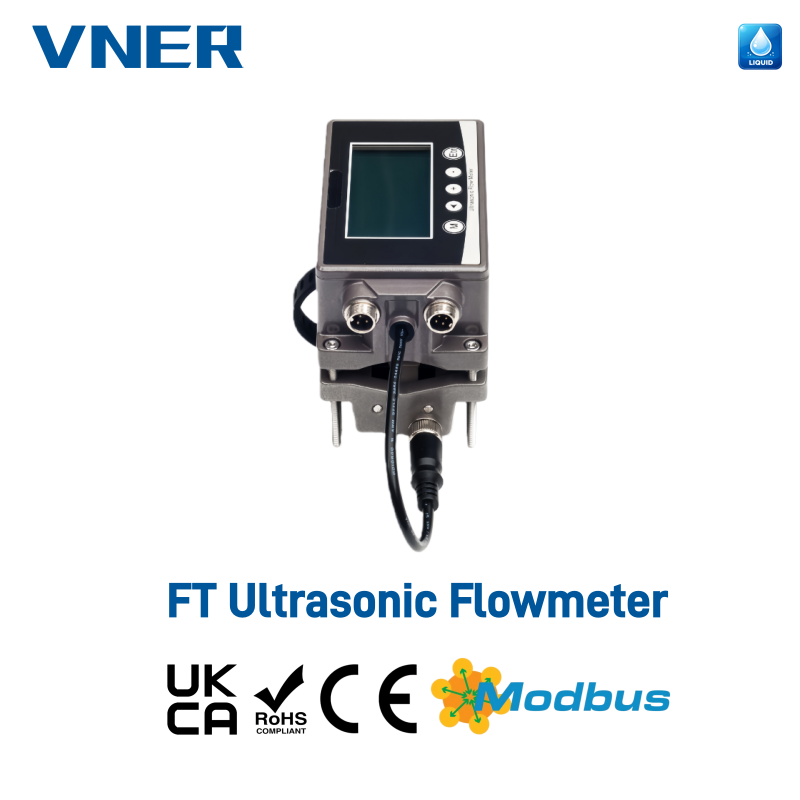

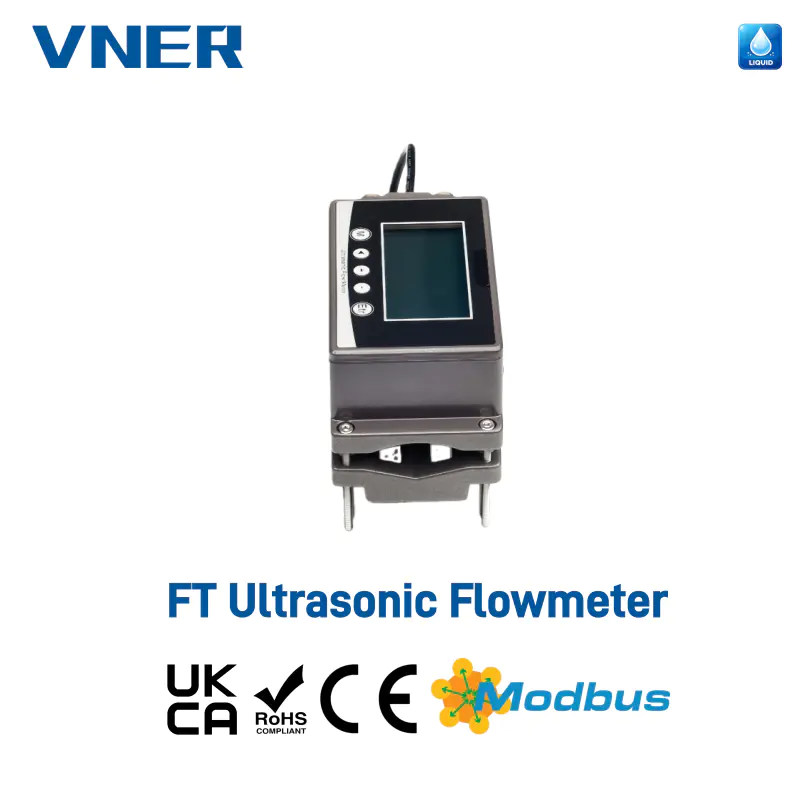

VNFT211 클램프온 초음파 유량계

소형 파이프 크기 솔루션(DN15–DN65)

작동 원리

VNFT211 초음파 유량계는 다음을 기반으로 작동합니다. 이동 시간 초음파 측정 원리 . 두 개의 외부 클램프형 초음파 변환기가 파이프 외부 표면에 장착됩니다. 파이프 벽과 액체 매질을 통해 상류 및 하류의 초음파 신호를 전송 및 수신함으로써 장비는 유체 유속으로 인한 시간차를 계산합니다.
이 시간차는 유량에 정비례하므로 정확한 유량 측정이 가능합니다. 공정 매체와 직접 접촉하지 않고 .

비침해적 측정 솔루션인 VNFT211은 압력 손실을 제거하고 오염 위험을 방지하며 중단 없는 시스템 작동을 보장합니다.

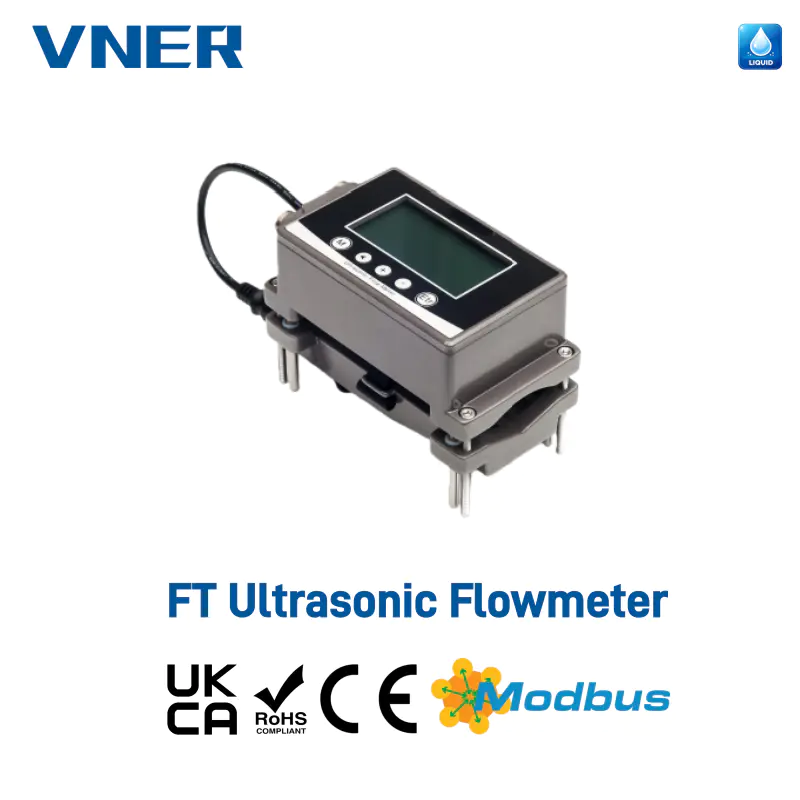

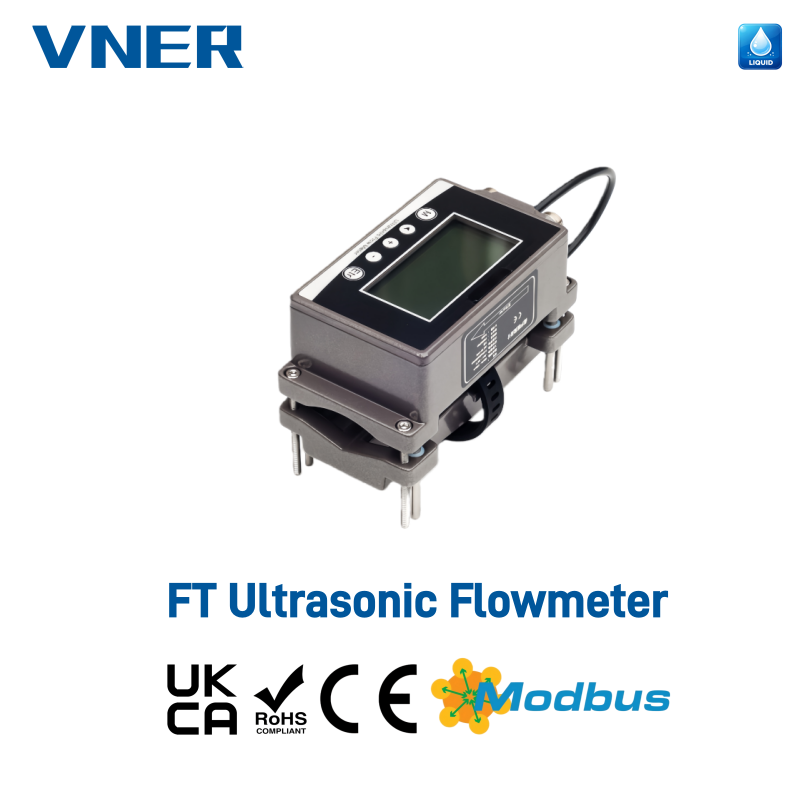

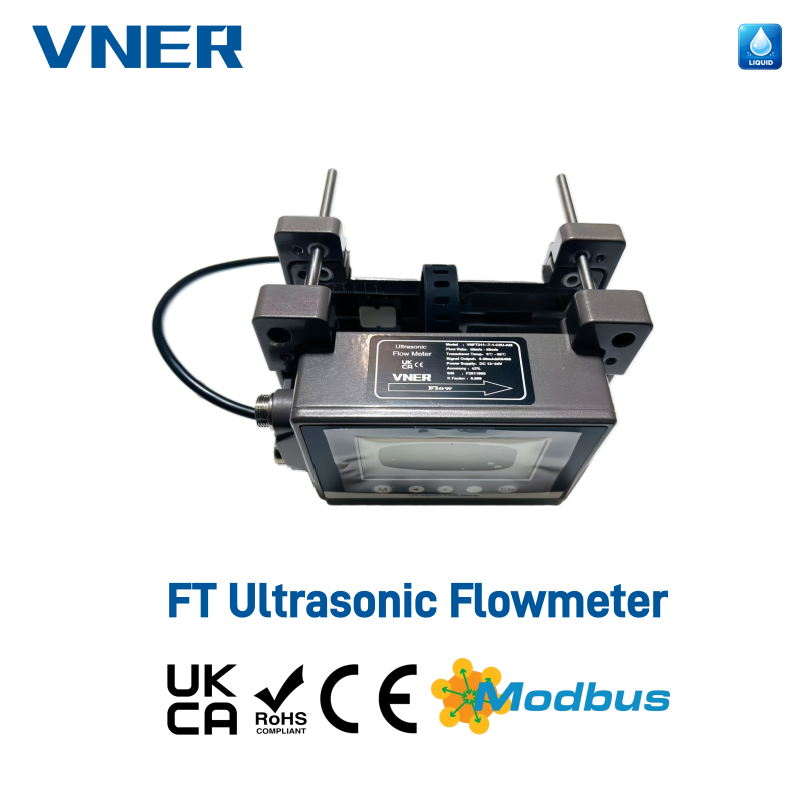

비침해적 클램프 온 디자인

• 파이프 절단이나 공정 중단 없이 외부 클램프 온 설치 가능

• 액체 매질과의 접촉이 없어 압력 손실 및 오염 위험이 없습니다.

• 개조 프로젝트 및 지속적인 운영 시스템에 이상적

빠르고 사용자 친화적인 설치

• 몇 분 안에 설치 및 시운전을 완료할 수 있습니다.

• 특별한 도구나 파이프라인 수정이 필요하지 않습니다.

• 인건비와 가동 중단 시간을 대폭 줄여줍니다.

유연한 구성 및 폭넓은 호환성

• 하나의 범용 센서 세트는 측정 범위 내의 모든 파이프 크기를 지원합니다.

• 호환 가능 금속 파이프 그리고 단단한 플라스틱 파이프 (PVC, PP, PVDF)

• DN15–DN65 파이프라인에 적합

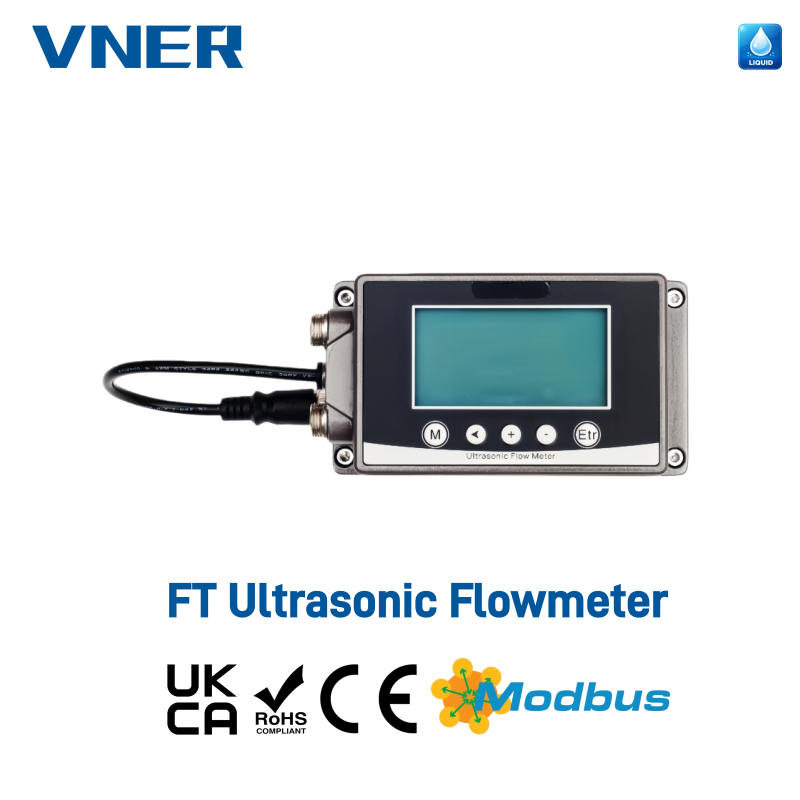

명확하고 유익한 디스플레이

• 256 × 128 고해상도 LCD

• 유량, 적산유량, 상태정보, 알람 표시

• 유량 판독값을 현장에서 직접 모니터링할 수 있습니다.

에너지 측정 기능(옵션)

• 다음과 같이 구성할 수 있습니다. 초음파냉각/가열에너지미터(BTU미터)

• 에너지 소비 모니터링 및 관리 지원

• HVAC, 냉수 및 난방 애플리케이션에 적합

산업용 통신 및 출력

• 표준 4~20mA 아날로그 출력

• 모드버스 RS485 PLC 및 DCS 시스템과의 통합을 위한 통신

• 옵션 펄스 출력(OCT) 및 릴레이 경보 출력

• 원격 모니터링, 데이터 수집 및 효율성 분석이 가능합니다.

신뢰할 수 있는 산업 성능

• 잘못된 판독을 방지하기 위해 0.08m/s의 공장 저속 차단

• 0.5초에서 60초까지 조정 가능한 빠른 응답 시간

• EEPROM 백업을 통한 장기 데이터 저장(10년 이상)

• 열악한 산업 환경에서 안정적으로 작동하도록 설계

일반적인 응용 분야

• 물 공급 및 분배 시스템

• HVAC 냉수 및 난방 회로

• 에너지 소비 모니터링

• 산업 공정 용수 측정

• 설치 공간이 제한된 프로젝트 개조
