VNFT 클램프온 초음파 유량계

VNFT211 클램프온 초음파 유량계 소형 파이프 크기 솔루션(DN15–DN65)

VNFT211 초음파 유량계는 통과 시간 초음파 측정 원리를 기반으로 작동합니다. 두 개의 외부 클램프형 초음파 변환기가 파이프 외부 표면에 장착됩니다. 파이프 벽과 액체 매질을 통해 상류 및 하류의 초음파 신호를 전송 및 수신함으로써 장비는 유체 유속으로 인한 시간차를 계산합니다.

이 시간 차이는 유량에 정비례하므로 공정 매체와 직접 접촉하지 않고도 정확한 유량 측정이 가능합니다.

비침해적 측정 솔루션인 VNFT211은 압력 손실을 제거하고 오염 위험을 방지하며 중단 없는 시스템 작동을 보장합니다.

비침해적 클램프 온 디자인

• 파이프 절단이나 공정 중단 없이 외부 클램프 온 설치 가능
• 액체 매질과의 접촉이 없어 압력 손실 및 오염 위험이 없습니다.
• 개조 프로젝트 및 지속적인 운영 시스템에 이상적

빠르고 사용자 친화적인 설치

• 몇 분 안에 설치 및 시운전을 완료할 수 있습니다.
• 특별한 도구나 파이프라인 수정이 필요하지 않습니다.
• 인건비와 가동 중단 시간을 대폭 줄여줍니다.

유연한 구성 및 폭넓은 호환성

• 하나의 범용 센서 세트는 측정 범위 내의 모든 파이프 크기를 지원합니다.
• 금속 파이프 및 경질 플라스틱 파이프(PVC, PP, PVDF)와 호환 가능
• DN15–DN65 파이프라인에 적합

명확하고 유익한 디스플레이

• 256 × 128 고해상도 LCD
• 유량, 적산유량, 상태정보, 알람 표시
• 유량 판독값을 현장에서 직접 모니터링할 수 있습니다.

에너지 측정 기능(옵션)

• 초음파 냉난방에너지미터(BTU미터)로 구성 가능
• 에너지 소비 모니터링 및 관리 지원
• HVAC, 냉수 및 난방 애플리케이션에 적합

산업용 통신 및 출력

• 표준 4~20mA 아날로그 출력
• PLC 및 DCS 시스템과의 통합을 위한 Modbus RS485 통신
• 옵션 펄스 출력(OCT) 및 릴레이 경보 출력
• 원격 모니터링, 데이터 수집 및 효율성 분석이 가능합니다.

신뢰할 수 있는 산업 성능

• 잘못된 판독을 방지하기 위해 0.08m/s의 공장 저속 차단
• 0.5초에서 60초까지 조정 가능한 빠른 응답 시간
• EEPROM 백업을 통한 장기 데이터 저장(10년 이상)
• 열악한 산업 환경에서 안정적으로 작동하도록 설계

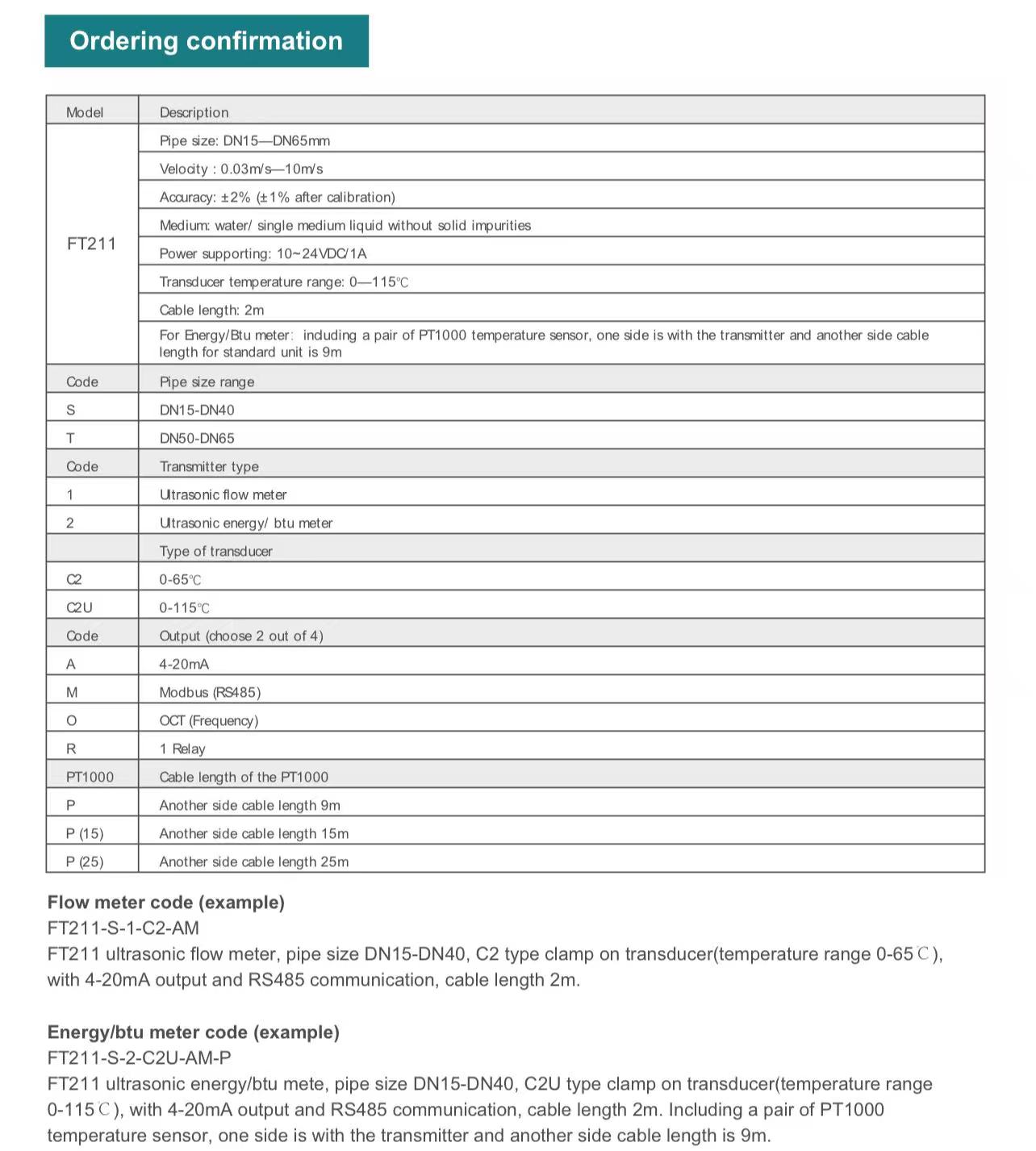

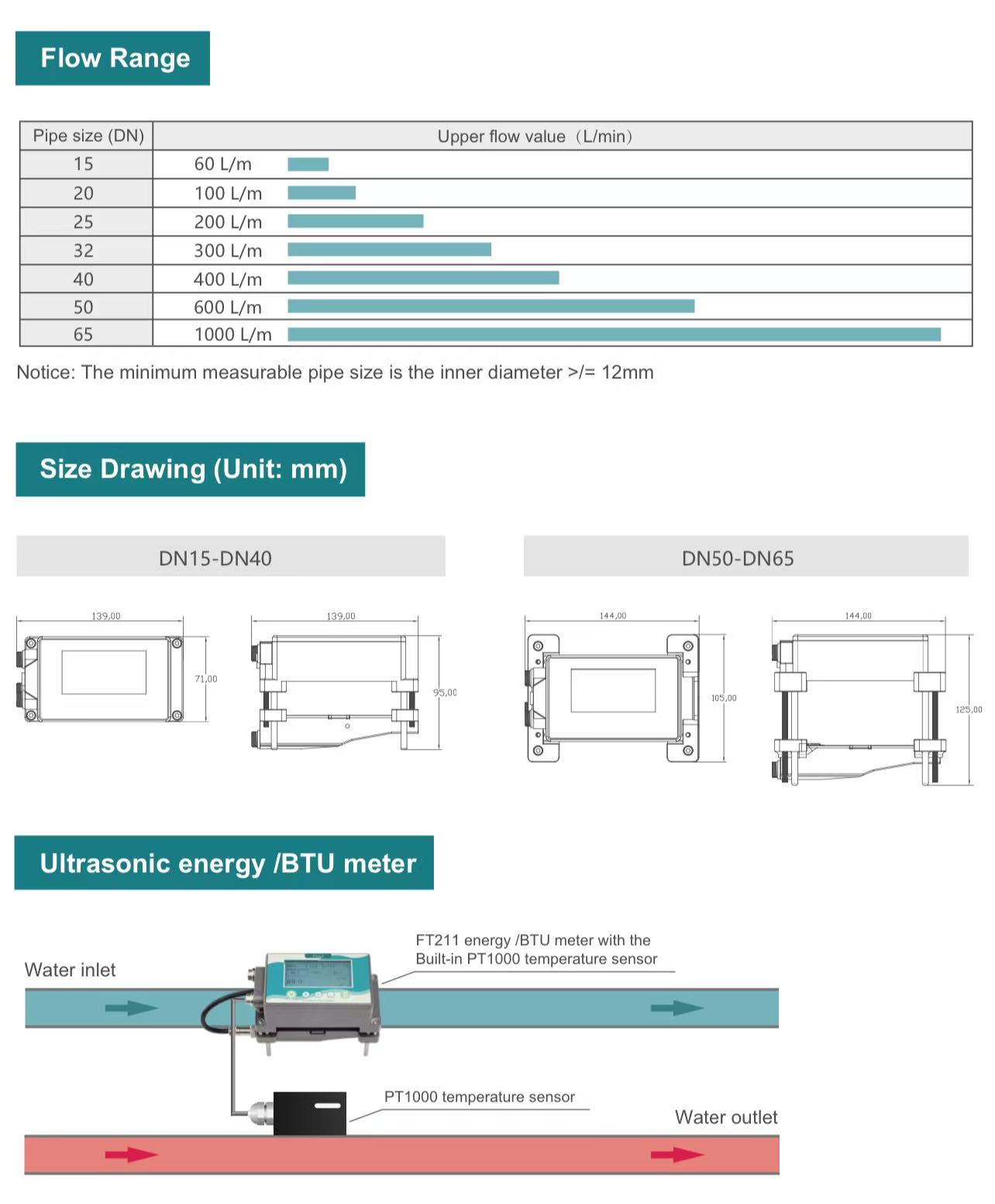

파이프 크기 범위 : DN15 – DN65

파이프 재질 : 금속파이프 / 경질플라스틱파이프 (PVC, PP, PVDF)

액체 유형 : 물 및 기타 단상액체(고형입자 및 불순물이 없음)

온도 범위: 0 ~ 115 °C (표면 동결 없음)

정확도 : ±2% (교정 후 ±1%)

응답 시간 : 0.5 – 60초(조정 가능)

디스플레이 : 256 × 128 LCD

전원공급장치 : 10–24 VDC, 전력 소비 < 3 W

출력 및 통신:

• 4~20mA
• 모드버스 RS485
• 옵션: 펄스 출력(OCT), 릴레이 경보

보호 및 신뢰성

• 인클로저: IP65
• 전원 역접속 보호
• 서지 및 단락 보호
• 진동 저항: 10~55Hz, 1.5mm
• 충격 저항: 100m/s², 16ms

환경 조건

• 주변 온도: –10 ~ 60°C
• 상대 습도: 35~85% RH(비응결)
• 하우징 재질: 알루미늄 및 산업용 등급 플라스틱

• 물 공급 및 분배 시스템
• HVAC 냉수 및 난방 회로
• 에너지 소비 모니터링
• 산업 공정 용수 측정
• 설치 공간이 제한된 프로젝트 개조

기존 파이프라인의 개조 유량 측정

VNFT211은 파이프라인 수정이 허용되지 않거나 가동 중지 시간을 최소화해야 하는 기존 시스템의 유량 측정 업그레이드에 이상적입니다.
클램프온 디자인으로 파이프를 절단하거나 작업을 중단하지 않고 빠르게 설치할 수 있어 다음과 같은 용도에 적합합니다.

• 산업 공정 용수 라인
• 유틸리티 및 건물 물 시스템
• 임시 흐름 검증 및 성능 감사

HVAC 냉난방 에너지 모니터링

VNFT211을 초음파 에너지(BTU) 측정기로 구성하면 냉수 및 난방 시스템에서 열 에너지 소비를 모니터링하는 데 사용할 수 있습니다.

일반적인 응용 분야는 다음과 같습니다.

• 냉각기 입구 및 출구 흐름 모니터링
• 냉난방 에너지 분배 시스템
• 에너지 효율 분석 및 비용 할당

소구경 파이프 유량 측정(DN15–DN65)

작은 파이프 크기를 위해 특별히 설계된 VNFT211은 다음과 같은 소형 파이프라인 네트워크에서 안정적인 측정 성능을 제공합니다.

• 장비 스키드 및 패키지 시스템
• 실험실 및 파일럿 규모 설치
• 건물 서비스 및 유틸리티 지점

물 공급 및 분배 시스템

VNFT211은 압력 손실 없이 깨끗한 물 응용 분야에 대한 안정적인 흐름 모니터링을 제공하여 다음을 지원합니다.

• 물 공급 균형
• 누출 감지 및 이상유량 분석
• 시스템 최적화 및 운영 효율성 향상

임시 측정 및 진단 테스트

빠른 설치와 휴대성으로 인해 VNFT211은 다음을 포함한 단기 측정 작업에 매우 적합합니다.

• 시운전 및 시스템 검증
• 유량계 간의 비교 테스트
• 영구 설치 없이 흐름 이상 문제 해결

자동화 및 제어 시스템 통합

표준 4~20mA 출력 및 Modbus RS485 통신을 통해 VNFT211은 다음을 위한 자동화 시스템에 원활하게 통합될 수 있습니다.

• PLC 및 DCS 흐름 데이터 수집
• 중앙통제실 모니터링
• 데이터 로깅, 보고 및 프로세스 최적화
