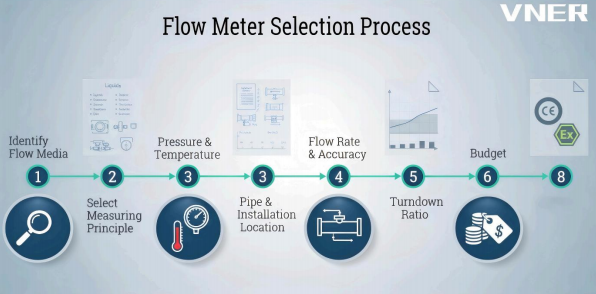

유량계 선택 과정: 적용부터 완벽한 일치까지

올바른 유량계를 선택하는 것은 단순히 측정 장비를 선택하는 것이 아니라 프로세스 신뢰성, 측정 정확도 및 장기적인 운영 효율성을 보장하는 것입니다.

1. 유동 매체 식별

프로세스 매체를 이해하는 것은 모든 선택의 기초입니다.

유동 매체가 다음과 같은지 확인하십시오.

• 액체 , 가스 , 또는 증기
• 부식성 , 전도성 , 또는 비전도성
• 다상 (액체 고체/기체) 또는 단상
• 점성 , 깨끗한 , 또는 부유 물질이 포함되어 있습니다

이러한 특성을 아는 것은 실현 가능한 측정 원리에 직접적인 영향을 미칩니다.

예를 들어, 전자기 미터에는 전도성 액체가 필요하지만 코리올리스 계기는 깨끗한 단상 유체에서 가장 잘 작동합니다.

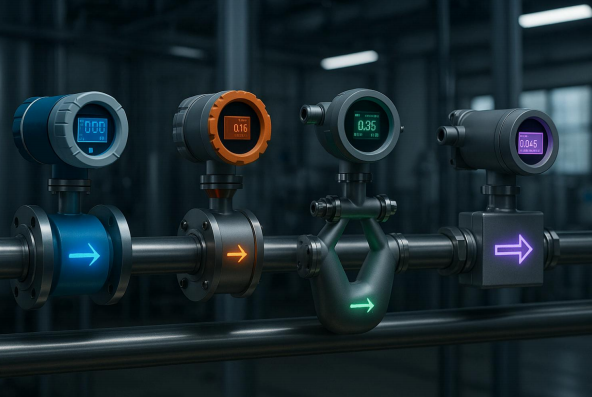

2. 측정 원리 선택

매체가 정의되면 가장 적합한 측정 기술을 선택하십시오.

• 전자기유량계(EMF) – 전도성 액체, 물, 화학물질, 슬러리용.
• 와류 유량계 – 안정적인 유량 프로파일을 갖춘 증기, 가스 및 액체용.
• 코리올리스 Mass Flowmeter – 액체 또는 기체의 정밀한 질량 유량 및 밀도 측정용.
• 초음파 유량계 – 대형 파이프 또는 비침습적 설치용.
• 열 질량 유량계 – 깨끗한 가스용.
• 기계식 유량계(터빈, 용적형) – 간단하고 저렴한 애플리케이션용.

각 원칙에는 뚜렷한 장점이 있습니다. 정확성 , 비용 , 설치 복잡성 , 그리고 유지 보수 . 적절한 일치는 안정적인 장기 작동을 보장합니다.

3. 작동 압력 및 온도 정의

공정 압력과 온도에 따라 다음이 결정됩니다.

• 센서 소재 (스테인레스 스틸, 하스텔로이, PTFE 라이닝 등)
• 씰링 및 개스킷 선택
• 유량계 본체 등급 (PN/ANSI 클래스)
• 온도 보상 요구 사항

선택한 장비의 압력 및 온도 등급이 시스템의 최대 작동 조건을 초과하는지, 안전 여유는 항상 준수하는지 확인하십시오. 소아과 또는 ASME 표준.

4.배관 및 설치조건 평가

유량계는 올바르게 설치되었을 때 최고의 성능을 발휘합니다. 주요 매개변수는 다음과 같습니다.

• 파이프 크기 및 방향 (수평, 수직, 전체 파이프)
• 상류 및 하류 직선 주행 안정적인 흐름 프로필을 보장하기 위해
• 밸브, 펌프 또는 엘보우를 기준으로 한 위치 난기류를 최소화하기 위해
• 장착 공간 및 접근성 배선, 교정, 유지보수용
• 전원 공급 장치 (AC/DC) 및 신호 출력 옵션 (4~20mA, 펄스, Modbus, HART 등)
• 진입 보호 (IP65, IP67, IP68)
• 위험 지역 분류 (Ex ia, Ex d 등)

잘 계획된 설치 레이아웃은 불량한 흐름 조건이나 전기 간섭으로 인한 측정 오류를 방지합니다.

5.유량 범위 및 정확도 요구 사항 결정

정의 작동 유량 그리고 필요한 정확도 결정적이다.

지정:

• 최소, 정상 및 최대 유량
• 예상되는 공정 변동 범위
• 필요한 정확도 또는 반복성(예: ±0.1%, ±0.2%, ±0.5% ±1.0%)

올바른 미터 크기는 유량이 최적의 상태로 유지되도록 보장합니다. 측정 범위(레이놀즈 수 안정대) , 저유량 부정확성 또는 범위 초과 포화를 방지합니다.

6. 턴다운 비율 및 압력 손실 평가

• 턴다운 비율 측정 범위 유연성(예: 1:10, 1:20)을 설명합니다.
  턴다운 비율이 높을수록 다양한 흐름 조건에 더 잘 적응할 수 있습니다.
• 압력 손실 프로세스 비효율성을 방지하려면 최소화해야 합니다.
  다음과 같은 특정 기술 코리올리스 그리고 소용돌이 압력 강하가 발생할 수 있습니다. 프로세스가 이를 견딜 수 있는지 항상 확인하십시오.

7.예산 및 수명주기 고려 사항

초기 장비 비용도 중요하지만, 총소유비용(TCO) 다음 사항을 고려해야 합니다.

• 구매 가격과 정확성 및 신뢰성 비교
• 교정 및 유지보수 빈도
• 예비 부품 가용성
• 전력 소비 및 가동 중지 시간 비용

대규모 프로젝트의 경우 밸런싱 성능 , 장수 , 그리고 예산 제품 수명주기 전반에 걸쳐 경제적 가치를 보장합니다.

8.인증 및 규정 준수 요구 사항

유량계는 응용 분야 및 수출 목적지에 따라 관련 국제 표준 및 규정을 준수해야 합니다.

• 안전 및 방폭: IECEx, ATEX, UL
• 전기 규정 준수: CE-EMC, CE-LVD
• 압력 장비: CE-PED, ASME
• 식품 및 제약: FDA, 3A, EHEDG
• 무역 및 법적 계측: MID(측정 기기 지침)

적절한 인증은 장비가 글로벌 안전 및 성능 표준을 충족함을 보장합니다.

결론

체계적인 선택 프로세스는 기술적 호환성뿐만 아니라 장기적인 안정성과 규정 준수도 보장합니다.

이해함으로써 중간 , 측정 원리 , 설치 조건 , 그리고 인증 요구 , 엔지니어 및 조달 전문가는 위험을 최소화하고 효율성을 극대화하여 최적의 결과를 얻을 수 있습니다.

에 VNER 전자 기술 LTD , 우리는 수십 년간의 현장 경험과 고급 유량 측정 기술을 결합하여 파트너가 응용 분야에 가장 적합한 솔루션을 선택할 수 있도록 돕습니다. 수처리 그리고 석유화학 식물 에 석유 및 가스 그리고 폴리실리콘 산업.

작성자: Shawn Cao

이사, 국제 무역부

VNER 전자 기술 LTD
