흐름 정확성을 저하시키는 9가지 숨겨진 설치 실수

유량계 설치 중 부정확한 판독값, 어려운 유지보수 또는 완전한 실패를 경험한 적이 있습니까?

대부분의 경우 문제는 기기 자체에 있는 것이 아니라 종종 간과되는 설치 세부 사항에 있습니다.
전자기 유량계의 불충분한 직선 파이프, 가변 면적식 유량계의 필터 위치가 잘못되었거나 쐐기형 유량계에 아래쪽으로 설치된 압력 탭 등 이러한 모든 작은 실수는 심각한 시스템 오작동으로 이어질 수 있습니다.
이 기사에서는 유량계 응용 분야에서 발견되는 가장 일반적인 현장 설치 문제 중 9가지를 요약하여 소스에서 바로 이러한 함정을 피하는 데 도움을 줍니다.

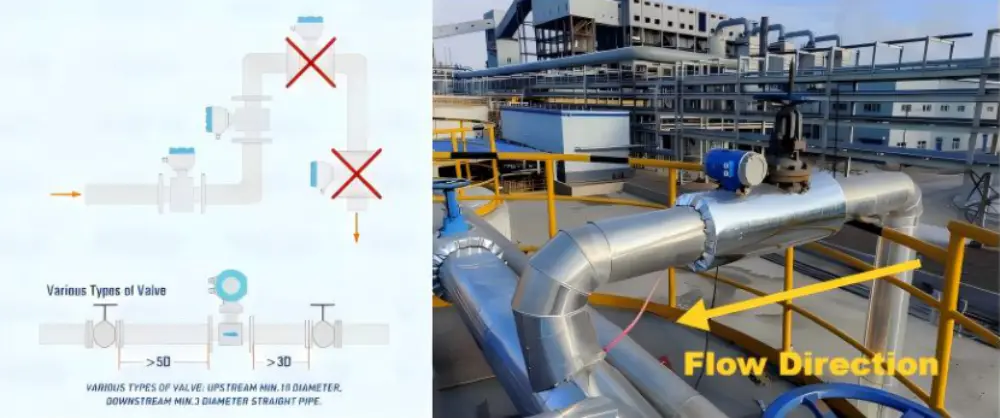

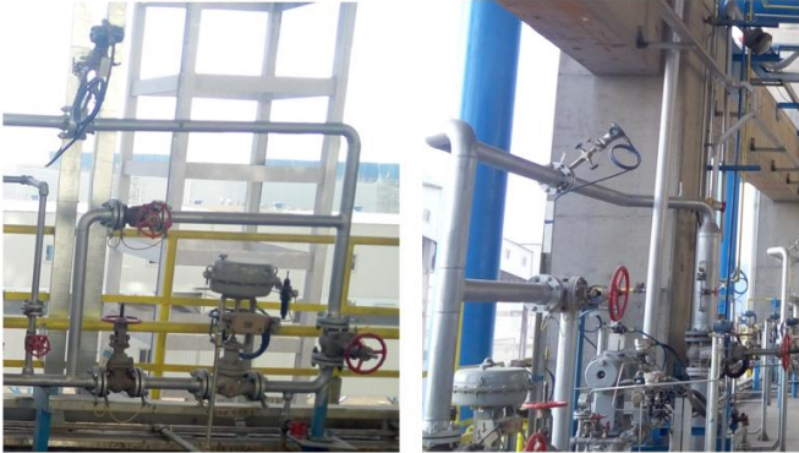

01. 설치 위치가 잘못되었거나 직관 길이가 부족함(전자기유량계)

• 정확한 측정을 보장하려면 유량계는 항상 파이프가 가득 찬 상태에서 작동해야 합니다.

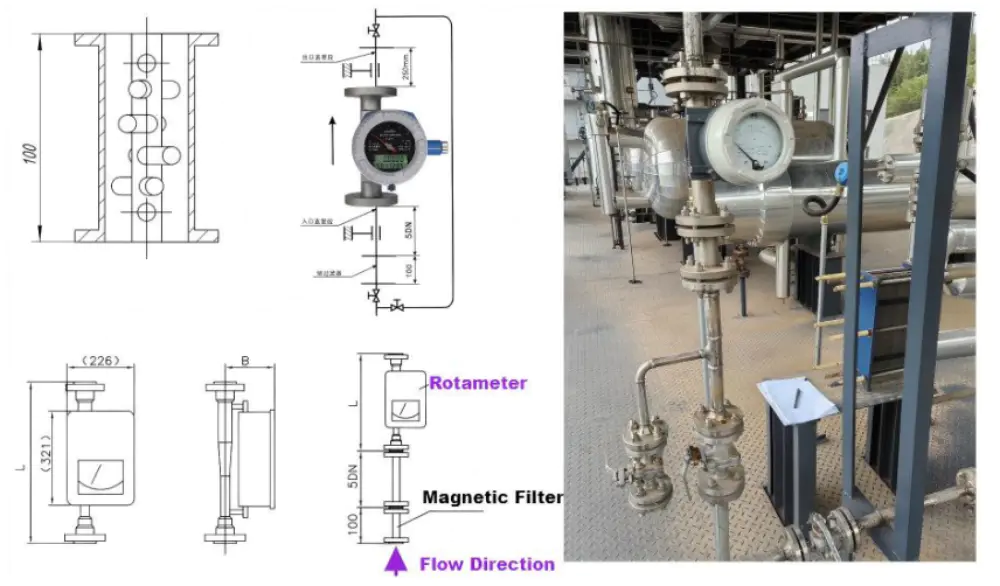

02. 자기필터(가변면적유량계)의 잘못된 설치

• 흡입구 직진은 자기 필터 앞이 아닌 뒤에서 측정해야 합니다.

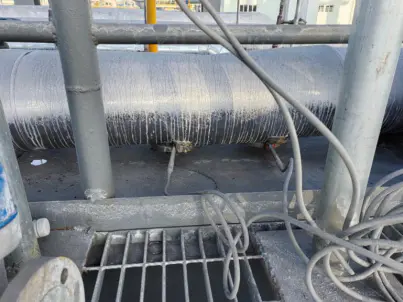

03.쐐기형 유량계의 잘못된 설치

• 압력 태핑 플랜지를 아래쪽으로 향하게 설치하거나 플랫폼에 너무 가깝게 설치하면 유지 관리를 위한 공간이 없어지고 압력 포트에 침전물이 쌓여 측정 오류가 발생합니다. 항상 올바른 방향과 유지보수 여유 공간을 확보하십시오.

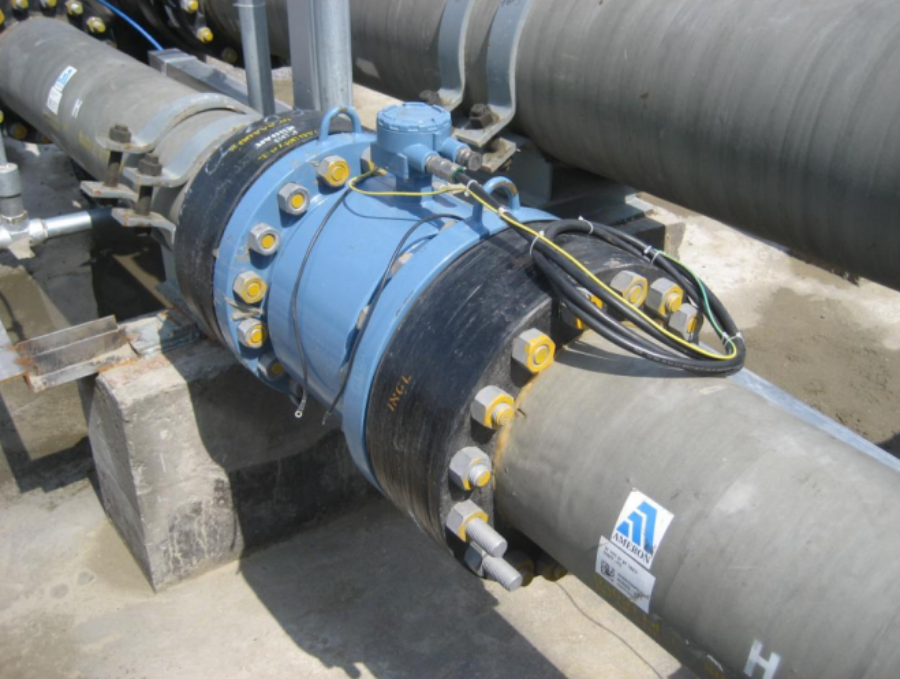

04.비금속 파이프라인에 필요한 접지 링(전자기 유량계)

• 전자기 유량계 올바르게 접지되어야 합니다.
• 금속 파이프라인의 경우 내부 접지 전극을 사용할 수 있습니다.
• 비금속 또는 라이닝된 금속 파이프의 경우 안정적인 신호 참조를 보장하려면 접지 링이 필요합니다.

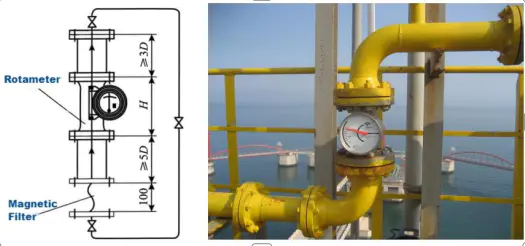

05. 상류 및 하류 직진 요구사항(가변 면적 유량계)

• 입구 및 출구 배관은 미터 보어 크기와 일치해야 합니다.
• 설치 공간이 허락하는 경우 최소 5D 상류 및 3D 하류 직관 길이를 유지하십시오.
• 참고: 일부 제조업체에서는 직접 실행 요구 사항이 없다고 주장할 수 있습니다. 하지만 여전히 충분한 길이가 권장됩니다.
  최적의 정확도.

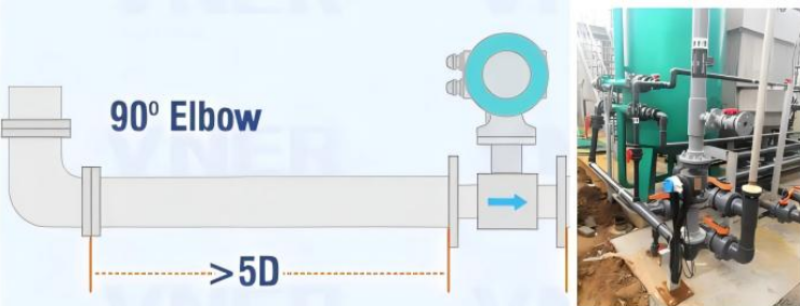

06. 상류 및 하류 직진 요구사항(전자기유량계)

• 밸브, 엘보우 또는 바이패스 라인과 같은 흐름을 방해하는 요소 근처에 유량계를 설치하지 마십시오.
• 가능할 때마다 최소 10D 업스트림 및 5D 다운스트림 직선을 보장합니다(“10D-5D 규칙”).
• 안정적이고 정확한 판독값을 얻으려면 최소한 5D 업스트림과 3D 다운스트림을 유지하십시오.

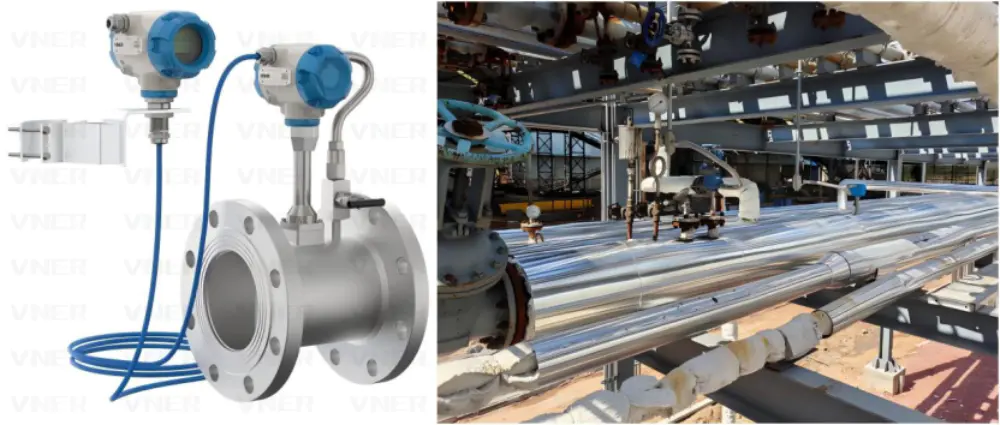

07.증기 측정에 권장되는 원격형 와류 유량계

• 증기 측정 및 파이프 랙 설치의 경우 원격(분할형) 와류 유량계를 권장합니다. 이 구성을 사용하면 원격 판독 및 매개변수 설정이 가능하여 트랜스미터를 고온 구역(>250°C)에서 멀리 유지하고 높은 곳이나 접근하기 어려운 위치에 적합합니다.
• 원격 케이블은 제조업체에서 제공하는 표준 길이 5m(최대 20m까지 맞춤 설정 가능)의 2코어 차폐 케이블이어야 합니다.

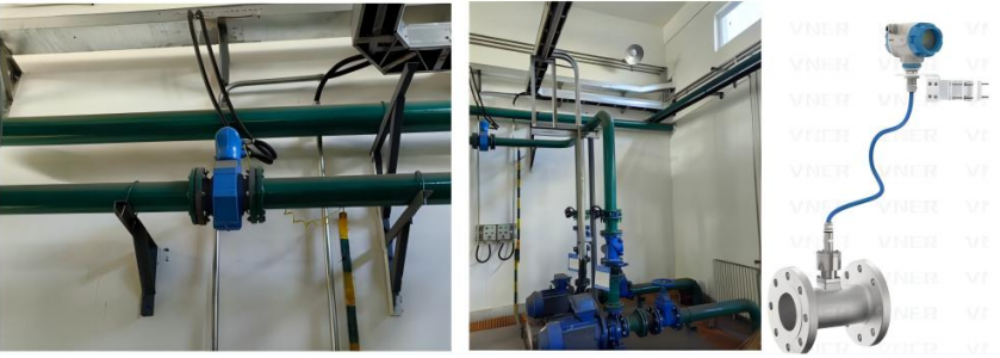

08. 접근하기 어려운 설치에는 원격형 계측기를 사용하십시오.

• 현장 관찰이나 조정이 어려운 높이, 도랑 또는 파이프 랙을 따라 설치된 설치의 경우 보다 안전하고 편리한 작동을 위해 원격형 장비를 강력히 권장합니다.

09.차압 트랜스미터 장착 위치(오리피스 유량계)

• 설치 레이아웃에 따라 차압 트랜스미터를 지면에 설치하거나 쉽게 교정하고 유지 관리할 수 있는 접근 가능한 플랫폼에 설치해야 합니다.

• 이 9가지 예는 유량 측정 응용 분야에서 발견되는 가장 일반적인 설치 오류를 강조합니다. 설정 중에 이러한 세부 사항을 이해하고 해결함으로써 신뢰성을 높이고 가동 중지 시간을 줄이며 장기적인 측정 정확도를 보장할 수 있습니다.
