코리올리스 질량 유량계가 현대 산업의 고정밀 측정을 위한 최고의 솔루션이 되는 이유는 무엇입니까?

Industry 4.0의 엄청난 변화 속에서 유체 측정 정밀도는 더 이상 단순한 기술 매개변수가 아닙니다. 이는 자동화된 생산 효율성과 지능형 모니터링 수준을 측정하기 위한 핵심 지표가 되었습니다. 파격적인 디자인 철학을 바탕으로 코리올리스 질량 유량계 온도, 압력, 유체 밀도와 같은 환경적 요인에 의해 종종 제약을 받는 전통적인 체적 측정의 족쇄를 완전히 깨뜨렸습니다. 현재 이 기술은 석유화학, 식품 및 제약, 반도체 제조, 해양 산업 등 고급 제조 부문에 빠르게 침투하여 복잡한 유체 모니터링의 "황금 표준"으로 인정받고 있습니다. 글로벌 산업이 탄소 중립과 폐기물 감소를 향해 전환함에 따라 질량을 직접 측정하는 기능은 자원 최적화 및 탄소 발자국 추적을 위한 궁극적인 데이터 기반을 제공합니다.

코리올리스 질량 유량계란 무엇입니까?

코리올리 질량 유량계는 고전적인 동적 원리, 특히 코리올리 효과를 기반으로 설계된 정교한 정밀 기기입니다. 물리적 본질 측면에서 전통적인 오리피스, 터빈 또는 전자기 유량계와는 세대가 다릅니다. 기존 장치는 대부분 열팽창이나 수축으로 인한 간섭에 매우 민감한 유체 "부피"를 측정합니다. 이와 대조적으로 코리올리스 미터는 유체의 "실제 질량", 즉 유체가 끓는 액체이든 압축 가스이든 어떤 작동 조건에서도 일정하게 유지되는 물리적 양을 측정합니다.

내부적으로 코어는 정밀하게 제어된 진동 상태로 유지되는 하나 또는 두 개의 측정 튜브로 구성됩니다. 고주파 소형 액츄에이터(구동 코일)는 측정 튜브를 구동하여 소리 굽쇠처럼 특정 고유 주파수로 진동합니다. 이 디자인은 진동 시스템 내에서 움직이는 유체 입자에 의해 생성된 관성력을 독창적으로 활용하여 질량의 추상 속성을 캡처 가능한 기계적 신호로 변환합니다. 이러한 직접 측정 접근 방식을 사용하면 복잡한 밀도 계산이 필요하지 않으며 공정 엔지니어에게 "단일 정보 소스"를 제공합니다.

질량 유량계는 어떻게 작동합니까?

이 유량계의 작동 메커니즘을 깊이 이해하려면 유체가 고주파 진동관에 들어갈 때 유체의 동적 기계적 거동을 관찰해야 합니다. 이 프로세스는 네 가지 핵심 기술 단계로 세분화될 수 있습니다.

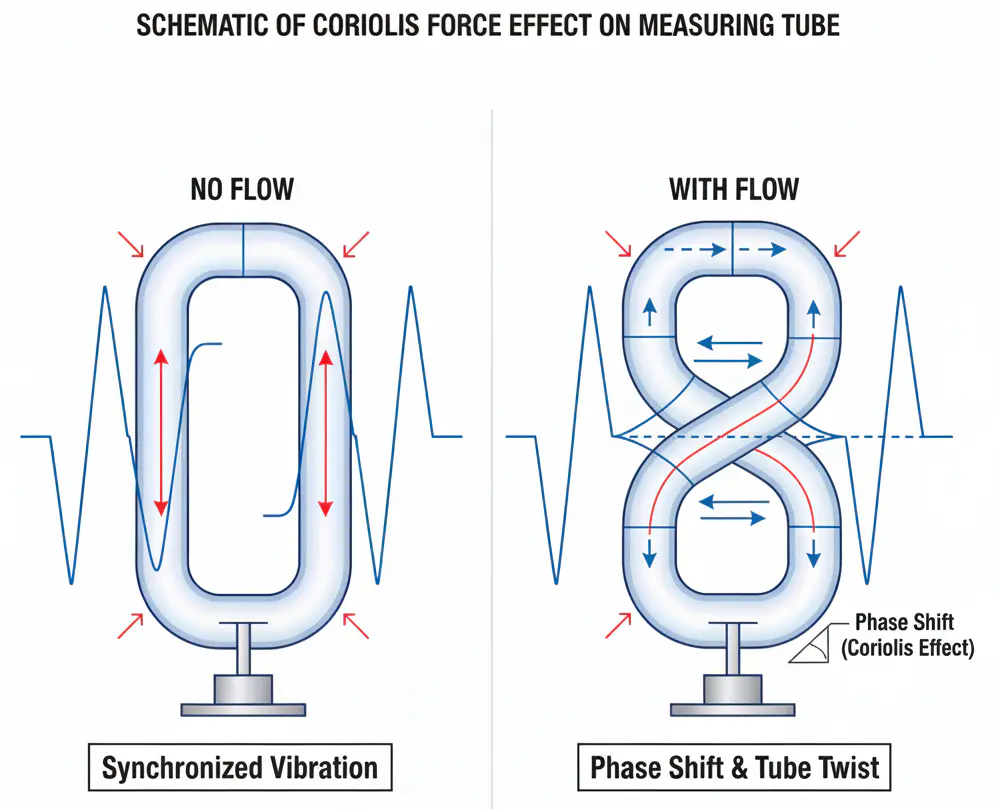

고주파 진동 자극: 유량계가 시작되면 액츄에이터는 측정 튜브를 구동하여 고주파(일반적으로 400-1000Hz)에서 미세 진동을 생성합니다. 정적 상태(흐름 없음)에서 전체 튜브의 진동 주기는 시간과 공간 모두에서 완전히 동기화됩니다. 입구와 출구의 센서는 동일한 사인파를 감지합니다.

코리올리 힘의 개입: 액체나 가스가 진동 튜브를 통해 고속으로 흐르기 시작하면 관성으로 인해 움직이는 유체 입자가 튜브의 주기적인 진동에 저항하려고 합니다. 입구 측에서 유체는 진동 중심에서 멀어지는 것에 저항합니다. 배출구 측에서는 뒤로 당겨지는 것을 방지합니다. 이 상호작용력은 물리학에서 "코리올리 힘"으로 알려져 있습니다.

기계적 변형 및 비틀림: 코리올리 힘은 튜브의 입구와 출구 절반에 반대 방향으로 작용하여 육안으로는 보이지 않는 미묘한 "비틀림" 또는 "변형"을 튜브에 발생시킵니다. 이러한 기계적 비틀림은 질량 유량에 정비례합니다. 더 많은 질량이 이동할수록 힘도 커지고 비틀림도 더 커집니다.

위상 변이 변환 및 데이터 디코딩: 이러한 변형은 튜브의 두 끝 사이의 동기화를 방해합니다. 입구와 출구 끝에 설치된 센서는 두 진동 신호 사이의 "위상 이동"(시간 지연)을 포착합니다. 고성능 디지털 신호 처리(DSP) 칩을 통해 시스템은 이 마이크로초의 시간 차이를 매우 정확한 질량 유량 판독값으로 즉시 변환하는 동시에 고유 진동수의 변화로부터 밀도를 계산합니다.

코리올리스 유량계의 중요한 이점은 무엇입니까?

이유 코리올리스 유량계 거의 타협하지 않는 기술적 이점의 조합으로 인해 많은 고급 산업 시나리오에서 기존의 것을 대체했습니다.

비교할 수 없는 측정 정확도 및 반복성: 최신 코리올리스 계측기는 ±0.1% 또는 심지어 ±0.05%의 높은 질량 측정 정확도를 제공할 수 있습니다. 이러한 수준의 정밀도는 0.5%의 오류라도 1년에 걸쳐 수백만 달러의 손실로 이어질 수 있는 상거래에 매우 중요합니다. 높은 반복성은 제조 공정이 배치마다 일관되게 유지되도록 보장합니다.

우수한 진동 및 환경 내성: 장비의 내부 작동 주파수는 일반적으로 정확히 약 400Hz로 설정됩니다. 이 고주파수 작동은 자연스러운 "필터" 역할을 하여 장치가 대형 펌프 세트, 산업용 압축기 또는 선박 주 엔진의 포효와 같은 산업 환경에서 흔히 발생하는 저주파 기계 소음과 자체 측정 신호를 구별할 수 있게 해줍니다. 이는 가장 "시끄러운" 공장 조건에서도 매우 높은 판독 안정성을 보장합니다.

단순화된 엔지니어링 구현 및 낮은 수명 주기 유지 관리:

• 직선 파이프 요구 사항 없음: 유량 프로파일을 안정화하기 위해 10-20 직경의 직선 파이프가 필요한 터빈 또는 초음파 유량계와 달리 코리올리 유량계는 유량 프로파일과 독립적입니다. 해양 플랫폼이나 선박 선실과 같은 비좁은 공간에서는 엄청난 양의 공간과 엔지니어링 비용이 절약됩니다.
• 스트림에 움직이는 부품이 없습니다. 마모될 베어링이나 막힐 로터가 없습니다. 그 결과, 총 소유 비용(TCO)이 놀라울 정도로 낮아지고 중요한 인프라의 가동 시간이 높아집니다.

다중 매개변수 통합이 가능한 "디지털 센서": 단일 코리올리스 측정기는 질량 유량, 밀도 및 온도라는 데이터의 "삼위일체"를 제공합니다. 이러한 값을 통합함으로써 유량계는 부피 유량 및 농도도 출력할 수 있어 세 개의 개별 기기를 하나의 디지털 노드로 효과적으로 대체할 수 있습니다.

VNER AC, AG 및 AH 시리즈: 산업 과제를 위한 전문 솔루션

현대 산업의 다양하고 종종 극단적인 요구 사항을 충족하기 위해 VNER는 각각 특정 작동 환경 및 규제 표준에 맞게 설계된 세 가지 특수 코리올리스 질량 유량계 시리즈를 개발했습니다.

1. AC 시리즈 코리올리스 질량 유량계: 다양한 산업 응용 분야를 위한 주력 제품

는 AC 시리즈 코리올리스 질량 유량계 가장 광범위한 산업 부문에서 고정밀 질량 유량 및 밀도 측정을 위한 다용도 "작업대" 역할을 하도록 설계된 VNER 주력 기술의 정점을 나타냅니다.

• 기술적 우수성 및 신호 무결성 : A-시리즈 완전 디지털 송신기 플랫폼으로 구동되며 고급 디지털 신호 처리(DSP)를 활용하여 초저유량 신호를 쉽게 처리합니다. 통합된 MFD™(다중 주파수 드라이브) 기술은 일반적으로 기존 계량기의 고장을 유발하는 혼입 가스 또는 가스-액체 2상 조건이 있는 경우에도 탁월한 안정성을 제공합니다.

• 극한 사양 : 최대 의 질량유량 정확도를 자랑합니다. ±0.05% 최대 작동 압력을 견딜 수 있습니다. 15.0MPa . 열 탄력성은 극저온 구역에서 작동할 수 있는 모델과 비교할 수 없을 정도로 뛰어납니다. -196°C 또는 극심한 더위까지 380°C .

• 주요 애플리케이션 : 정밀한 화학물질 투여, 정유소의 탄화수소 혼합, 까다로운 해양 환경의 고압 화학물질 주입 스키드에 선호되는 선택입니다.



2. AG CNG/LNG 전문 코리올리스 질량 유량계: CNG 및 LNG 연료 공급 전용

는 AG CNG/LNG 전문 코리올리스 질량유량계 는 압축천연가스(CNG) 및 액화천연가스(LNG) 상거래의 고유한 과제에 중점을 두고 천연가스 가치 사슬을 위해 특별히 설계된 고도로 전문화된 라인입니다.

• 고압 및 극저온 복원력 : AG CNG015 모델은 차량 연료 공급의 극한 압력을 견딜 수 있도록 제작되었습니다. 40.0MPa . 반대로, LNG 모델은 액체 메탄의 극저온 현실에 최적화되어 구조적 무결성을 유지합니다. -196°C 누출과 부정확성을 방지합니다.

• 가스 측정을 위한 스마트 알고리즘 : 독점 기능을 갖춘 A-GAS™ 알고리즘 , 이 시리즈는 초고주파 분해능을 제공하여 일반적으로 낮은 가스 밀도와 높은 유속으로 인해 발생하는 오류를 제거합니다. 이는 인증된 배치 연료 공급 정확도를 보장합니다. ±0.50% .

• 주요 애플리케이션 : 소매역의 CNG 디스펜서, 대규모 LNG 선박 벙커링, 가상 파이프라인 위성 스테이션의 트레일러 하역에 필수적입니다.



3. AH 위생 코리올리스 질량 유량계: 위생 및 무균 공정의 표준

는 AH 위생 코리올리스 질량 유량계 청결과 정확성이 똑같이 중요한 위생 세계에 전념하고 있습니다. 이는 식품, 음료, 유제품 및 제약 산업에 맞춰져 있습니다.

• 무균공학 : 센서는 박테리아 성장 위험을 제거하는 자체 배수, 데드존 없는 흐름 경로를 갖추고 있습니다. 젖은 부분은 표준에 따라 연마됩니다. 라 0.8μm , 고광택으로 라 0.38μm 가장 민감한 제약 유체를 위한 옵션입니다. 그것은 완전히 CIP/SIP 가능 이는 정확성이 떨어지지 않고 반복적인 고온 멸균 사이클을 겪을 수 있음을 의미합니다.

• 자재 및 규정 준수 무결성 : 모든 접액 부품은 SS316/SS316L로 제작되었으며 다음 사항을 완벽하게 준수합니다. ASME BPE 및 기타 글로벌 위생 표준을 준수하여 최고 수준의 제품 안전을 보장합니다.

• 주요 애플리케이션 : 우유 가공의 지방 표준화, 양조장의 정확한 성분 투여, 추적 가능한 배치 기록이 필수인 의약품 제조의 완충제 준비에 매우 중요합니다.



주류 유량 측정 기술 비교표

코리올리스 계측기로 어떤 유체를 측정할 수 있습니까?

는 Coriolis flowmeter is hailed by the industry as a "universal player." Its robust adaptability means that as long as the material of the measuring tube—ranging from 316L Stainless Steel to Hastelloy C22 or Titanium—is compatible with the corrosiveness of the medium, it can handle almost all conditions:

매우 복잡한 액체 취급: 이는 터빈 미터를 포착하는 고점도 폴리머, 비뉴턴 유체 특성을 지닌 광산 슬러리 및 연마성 현탁액을 측정하는 데 탁월합니다. 제약 분야에서는 "전체 배수" 설계가 CIP(Clean-in-Place) 및 SIP(Sterilization-in-Place)를 지원하여 배치 간 교차 오염을 방지합니다.

고정밀 산업용 가스 계량: 가스는 압축성이 높아 체적 측정이 까다롭습니다. 코리올리스 측정기는 압력 변동을 무시하고 가스 분자를 직접 측정합니다. 따라서 고압 천연가스 상거래, 수소 충전소 및 산업용 순수 가스 유통에 선호되는 선택입니다.

이중상 흐름의 과제와 개척지: 역사적으로 "슬러그 흐름" 또는 높은 가스 혼입으로 인해 코리올리스 계기가 정지되었습니다. 그러나 차세대 계측기는 "다중 주파수 드라이브"와 고급 DSP 알고리즘을 활용하여 유체가 기름, 물, 가스가 혼합된 경우에도 진동을 유지합니다. 이는 석유 및 가스 산업, 특히 분리기 장비 설치 비용이 너무 많이 드는 유정 모니터링 분야에서 획기적인 발전입니다.

코리올리스 유량계에 대해 자주 묻는 질문

1: 코리올리스 측정기가 다른 유형보다 비싼 이유는 무엇입니까? A1: 진동관의 복잡한 제조와 마이크로초 신호 처리에 필요한 정교한 전자 장치로 인해 초기 비용이 더 높습니다. 그러나 직선 배관의 부족, 온도/압력 트랜스미터 제거, 유지 관리가 필요 없는 설계 등을 고려하면 5년 동안 "총 소유 비용"이 낮아지는 경우가 많습니다.

2: 설치 중에 미터의 방향이 중요합니까? A2: 그렇습니다. 액체 응용 분야의 경우 기포가 갇히는 것을 방지하기 위해 "튜브가 아래로 향한" 위치가 선호됩니다. 가스 응용 분야의 경우 응축된 수분을 배출하려면 "튜브업"이 가장 좋습니다. 측면 장착은 자체 배수 슬러리에 사용됩니다.

3: 라인의 공기로 인해 코리올리스 미터가 손상될 수 있습니까? A3: 일반적으로 그렇지 않습니다. 공기로 인해 신호에 일시적인 "측정 오류" 또는 "노이즈"가 발생할 수 있지만 미터기가 기계적으로 손상되지는 않습니다. 전자 장치는 액체 흐름이 정상으로 돌아오자마자 신호를 복구하도록 설계되었습니다.

4: 이 계량기에는 최대 점도 제한이 있습니까? A4: 코리올리 효과의 물리학에는 이론적 한계가 없습니다. 그러나 실제로는 압력 강하로 한계가 결정됩니다. 점성이 매우 높은 유체는 계기의 곡선형 튜브를 통과하여 이동하려면 더 많은 펌프 압력이 필요합니다.

5: 코리올리스 측정기를 얼마나 자주 재보정해야 합니까? A5: 마모될 가동 부품이 없기 때문에 "영점"은 매우 안정적입니다. 많은 업계에서는 2~5년마다 또는 규제 요구 사항에 따라 재보정을 실시합니다. 계기가 극심한 부식이나 침식을 겪지 않는 경우 교정 계수는 현저하게 일정하게 유지됩니다.

현대 산업의 고정밀 측정을 위한 궁극적인 솔루션으로 코리올리스 질량 유량계 "원유량 계량 시대"에서 "정밀 질량 제어 시대"로의 완전한 도약을 의미합니다. 신뢰할 수 있는 단일 다중 매개변수 데이터 소스를 제공함으로써 엔지니어는 전례 없는 세분성으로 프로세스를 최적화할 수 있습니다. 청량음료의 정확한 맛 프로필을 보장하든, 수백만 갤런의 LNG의 상거래를 관리하든, 코리올리스 미터는 유체 역학 세계에서 가장 신뢰할 수 있는 감시자입니다. 감지 기술과 컴퓨팅 성능이 지속적으로 반복되면서 이 지능형 장치는 의심할 여지 없이 미래의 녹색 공장과 글로벌 에너지 전환에서 대체할 수 없는 역할을 할 것입니다.
