Swirl 유량계가 정밀 가스 및 증기 측정에 선호되는 솔루션인 이유는 무엇입니까?

유체역학 전문 분야에서는 소용돌이 유량계 독특한 "와류 세차" 원리로 인해 높은 정확도와 넓은 턴다운 비율을 제공합니다. 소개 SA80T-TP 시리즈 단순한 부피 측정을 넘어 획기적인 도약을 의미합니다. 이 시리즈는 표준 SA80T의 온도 및 압력 보상 버전으로, 증기 및 산업용 가스와 같은 압축성 유체 측정의 복잡성을 해결하도록 특별히 설계되었습니다. 여러 감지 요소를 단일 장치에 통합함으로써 설치가 단순화되는 동시에 프로세스 제어 및 비용 할당에 사용되는 데이터의 신뢰성이 대폭 향상됩니다.

SA80T-TP 시리즈는 어떻게 우수한 압력 보상을 달성합니까?

가스와 증기를 측정할 때 가장 큰 문제는 압축성입니다. 온도와 압력의 변동에 따라 밀도가 크게 변합니다. 는 압력 보상 소용돌이 유량계 실시간 계산을 수행하여 이 문제를 해결합니다.

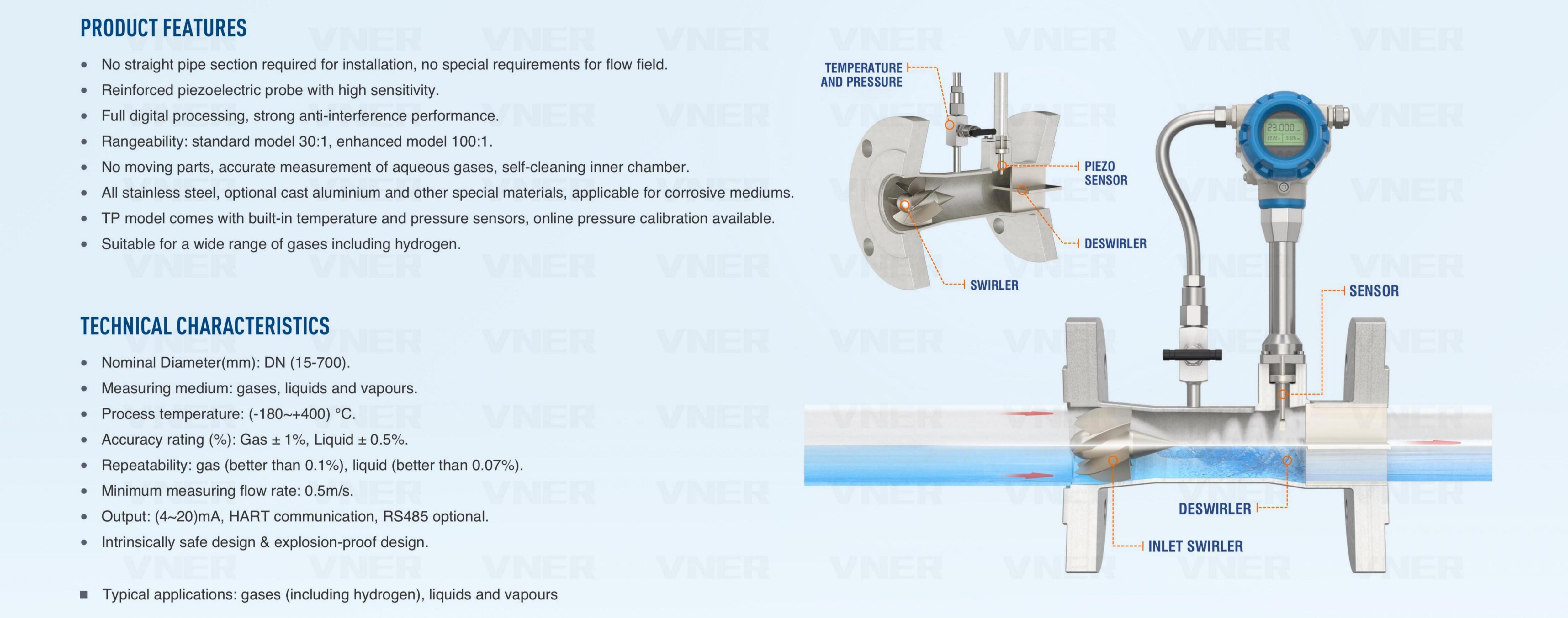

통합 센서 설계가 외부 송신기보다 더 효과적입니까?

표준 SA80T와 동일한 고효율 소용돌이 발생기 및 센서 설계를 기반으로 하는 SA80T-TP는 내장된 온도 및 압력 측정 기능을 유량 본체에 직접 통합합니다. 기존 설정에서는 다운스트림에 별도의 압력 트랜스미터와 RTD(저항 온도 감지기)를 설치해야 하는 경우가 많으며 이로 인해 잠재적인 누출 지점이 발생하고 배선이 더욱 복잡해집니다. 소용돌이 유량계의 통합 접근 방식은 Swirl 주파수가 감지되는 정확한 지점에서 온도와 압력을 측정하여 훨씬 더 정확한 실시간 밀도 계산을 보장합니다.

SA80T-TP 시리즈의 주요 기술 사양은 무엇입니까?

이 방법을 이해하려면 소용돌이 유량계 이전 버전과 비교하여 다음 표에서 핵심 기능 매개변수를 확인할 수 있습니다.

증기 및 가스 네트워크에 실시간 밀도 계산이 중요한 이유는 무엇입니까?

에너지 측정에서 "유체가 차지하는 공간"(체적 흐름)을 측정하는 것은 "얼마나 많은 에너지나 질량이 이동하는지"보다 덜 중요한 경우가 많습니다. 보상 기능이 통합된 Swirl 유량계가 꼭 필요한 곳이 바로 여기입니다.

변환기는 다중 변수 입력을 어떻게 처리합니까?

SA80T-TP의 컨버터 유닛은 시스템의 "두뇌"입니다. 이는 소용돌이 센서에서 주파수 신호를 가져와 내부 온도 및 압력 센서의 데이터와 결합합니다. 포화 증기의 특성이나 특정 가스 구성과 같은 사전 구성된 매체 매개변수를 사용하여 장치는 표준 열역학적 상관 관계를 적용하여 유체의 순간 밀도를 계산합니다. 이를 통해 Swirl 유량계는 기존 작동 체적 유량과 함께 질량 유량 및 표준 체적 유량 출력을 제공할 수 있습니다.

SA80T-TP는 포화 증기와 과열 증기를 모두 처리할 수 있습니까?

증기 시스템은 보일러 성능과 파이프 단열에 따라 증기가 포화 상태와 과열 상태 사이를 전환할 수 있기 때문에 모니터링하기가 매우 어렵습니다. SA80T-TP 소용돌이 유량계는 이러한 환경에 특히 적합합니다. 온도와 압력을 지속적으로 모니터링하므로 증기 상태를 파악하고 올바른 밀도표를 적용할 수 있습니다. 온도와 압력이 연결된 포화 증기의 경우 듀얼 센서 설정은 하나의 매개변수가 예기치 않게 변동하는 경우에도 정확성을 보장하는 중복 검사를 제공합니다.

Swirl 유량계가 에너지 계측 및 비용 할당에 이상적인 이유는 무엇입니까?

"에너지 계량"의 정확성은 산업 비용 관리의 초석입니다. 공장이 중앙 보일러 또는 압축 공기 플랜트를 공유하는 경우 정확한 "비용 할당"은 유량계의 데이터 정규화 능력에 따라 달라집니다.

표준 볼륨 흐름은 어떻게 비용 투명성을 향상합니까?

압축 공기 및 가스 네트워크는 긴 배관에서 압력 강하를 경험하는 경우가 많습니다. 표준 소용돌이 유량계 보상이 없으면 가스 손실이 없더라도 파이프의 시작과 끝에서 다른 볼륨이 보고됩니다. 는 SA80T-TP 모든 판독값을 고정된 기준 압력 및 온도를 나타내는 "표준 체적 유량"(예: Nm³/h 또는 SCFM)으로 변환합니다. 이를 통해 현지 압력 변동에 관계없이 소비된 가스 분자의 실제 수량을 기준으로 모든 부서 또는 임차인에게 요금이 청구됩니다.

"소용돌이 세차운동" 원리가 본질적으로 견고한 이유는 무엇입니까?

입구에 있는 스월 발생기 소용돌이 유량계 들어오는 유체를 회전 운동으로 강제합니다. 유체가 팽창 구간으로 들어가면서 소용돌이 중심은 자이로스코프 세차 운동을 수행합니다. 이 세차운동의 빈도는 유량에 정비례합니다. 터빈 미터와 달리 마모되거나 고착될 수 있는 움직이는 부품이 없습니다. 오리피스 플레이트와 달리 부식될 수 있는 날카로운 모서리가 없습니다. 이는 SA80T-TP 다른 센서가 작동하지 않을 수 있는 고속 증기 및 "더러운" 산업용 가스에 대한 유지 관리가 적은 솔루션입니다.

구성된 미디어 매개변수는 어떻게 애플리케이션 다양성을 보장합니까?

SA80T-TP 시리즈의 유연성은 파이프의 특정 유체에 맞게 조정할 수 있는 소프트웨어 기반 보상 엔진에 있습니다.

정확성을 위해 어떤 열역학적 상관 관계가 사용됩니까?

이 장치는 업계 표준 공식을 활용하여 최고 수준의 정밀도를 보장합니다. 물과 증기에 대한 IAPWS-IF97 테이블이든 천연가스에 대한 AGA/SGERG 표준이든, 소용돌이 유량계 이러한 복잡한 계산을 내부적으로 수행합니다. 사용자는 시운전 중에 미디어 매개변수를 구성하기만 하면 계측기가 설치된 센서의 보정된 한계와 실제 공정 조건 내에서 나머지를 처리합니다.

SA80T-TP를 최신 공정 제어 시스템에 통합할 수 있습니까?

현대 스마트 공장에서 Swirl Flowmeter는 데이터 허브 역할을 합니다. 질량 유량, 온도 및 압력을 출력하므로 단일 디지털 인터페이스(예: HART, Modbus 또는 4-20mA 신호)를 통해 세 가지 데이터 세트를 제공할 수 있습니다. 이 다중 변수 출력은 정교한 "공정 제어" 루프에 필수적입니다. 예를 들어, 반응에 특정 질량의 가스가 필요한 화학 반응기에서 SA80T-TP는 직접적인 질량 유량 값을 제공하므로 PLC가 외부 보상 계산을 수행할 필요가 없으므로 시스템 대기 시간과 잠재적인 프로그래밍 오류가 줄어듭니다.

SA80T-TP는 제한된 공간에서도 설치를 단순화합니까?

산업용 매니폴드와 스키드 장착 장비에서는 공간이 매우 중요한 경우가 많습니다. 디자인 SA80T-TP 소용돌이 유량계 이러한 물리적 제약을 직접적으로 해결합니다.

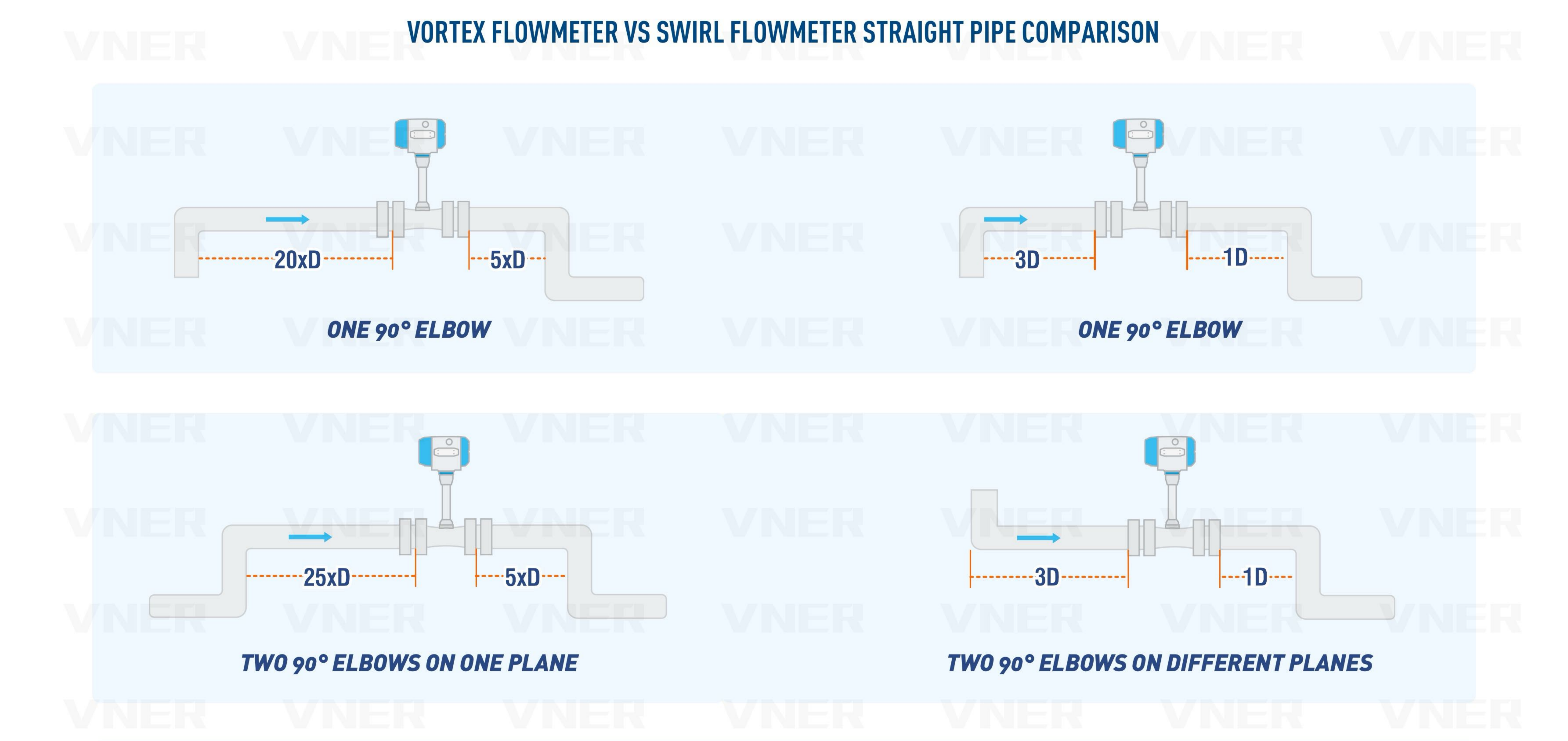

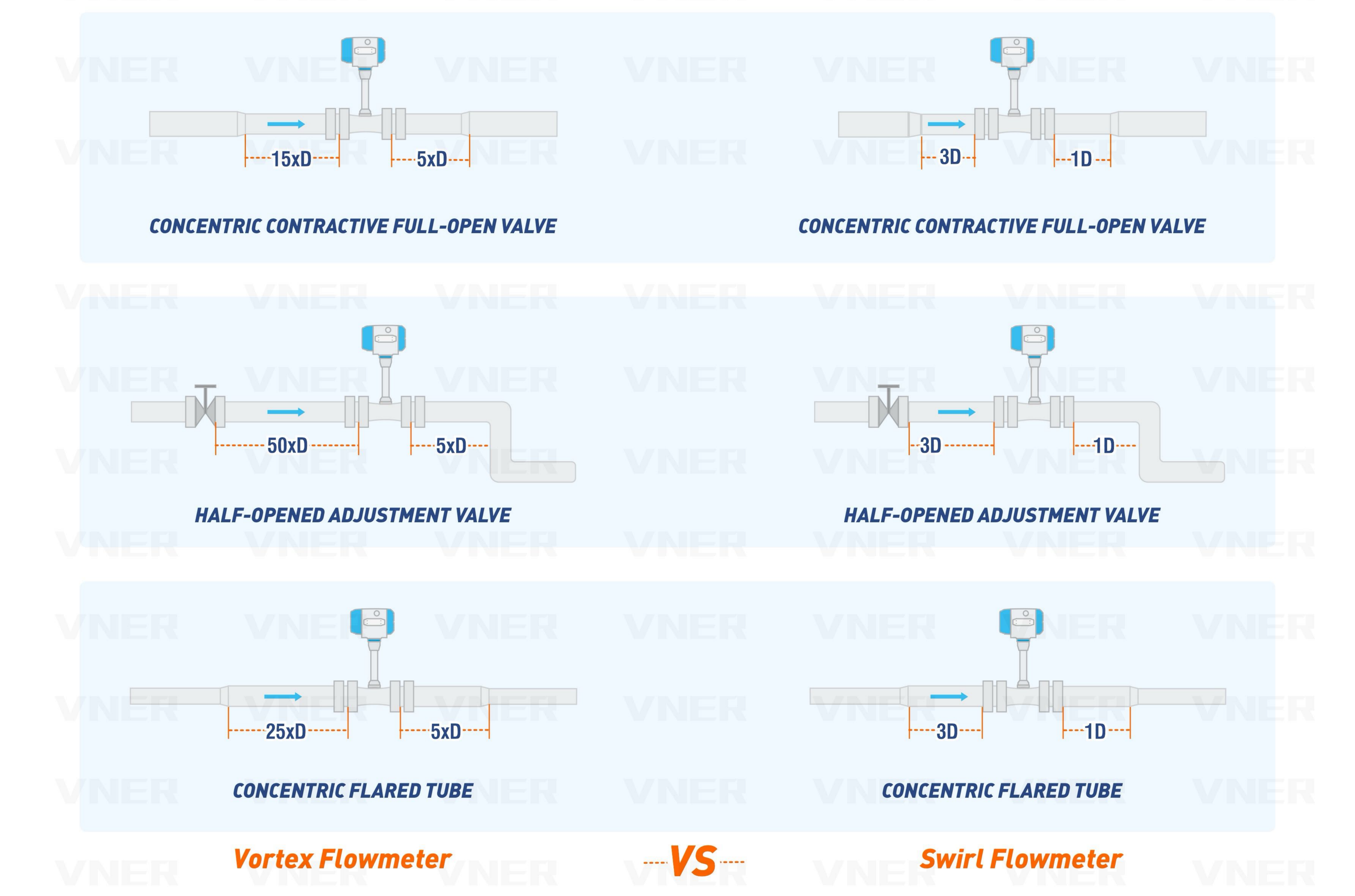

직선 파이프 실행에 대한 요구 사항이 감소됩니까?

표준 와류 유량계와 비교하여, 소용돌이 유량계 소용돌이 발생기는 유량계로 유입되는 유체 속도를 효과적으로 "재프로파일"하기 때문에 일반적으로 상류 흐름 교란에 덜 민감합니다. 이를 통합된 온도 및 압력 센서와 결합하면 측정 지점의 "공간"이 크게 줄어듭니다. 별도의 압력 또는 온도 탭을 수용하기 위해 추가 직선 파이프 섹션이 필요하지 않습니다. SA80T-TP 공간이 제한된 기존 압축 공기 또는 증기 라인을 개조하기 위한 탁월한 선택입니다.

내장된 보상은 어떻게 총 소유 비용을 절감합니까?

초기 구매 가격은 압력 보상 소용돌이 유량계 기본 용적 측정기보다 높을 수 있지만 "총 소유 비용"은 더 낮은 경우가 많습니다. 별도의 센서, 특수 장착 하드웨어 및 추가 케이블이 필요하지 않으므로 총 설치 비용이 절감됩니다. 또한 에너지 균형 및 비용 할당의 정확성이 향상되어 증기 및 가스 네트워크의 "눈에 보이지 않는" 손실을 방지하고 효율성 향상을 통해 신속한 투자 수익을 제공합니다.
